- Sopra le miniature e le descrizioni dei fori, selezionare il testo Fare clic per aggiungere un elemento di fissaggio. Vengono visualizzati i bulloni disponibili.
- Selezionare ISO dal menu Standard per restringere la selezione.
- Selezionare ISO 4016. L'anteprima del bullone selezionato viene visualizzata nella finestra grafica.
Si noti inoltre che viene selezionata automaticamente una lunghezza sufficiente per attraversare i componenti scelti.
Nota: Se la libreria Centro contenuti non contiene le norme ISO, o questo bullone specifico, selezionare Tutte dal menu Standard, quindi selezionare un bullone simile. - Selezionare il testo Fare clic per aggiungere un elemento di fissaggio, situato sotto la miniatura del bullone, quindi selezionare ISO 7092.
Il generatore eseguirà un filtraggio logico delle selezioni disponibili. Ad esempio, se si aggiungono elementi di fissaggio tra il bullone e il foro superiore, solo le rondelle risulteranno disponibili per la selezione.
- Selezionare il testo Fare clic per aggiungere un elemento di fissaggio, situato sotto la miniatura del foro inferiore, quindi selezionare ISO 7092.

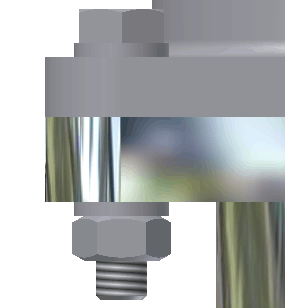

- Fare clic sul testo Fare clic per aggiungere un elemento di fissaggio, situato sotto la miniatura della rondella inferiore, quindi selezionare ISO 4032. Viene completata la pila di rondelle.
- Fare clic su Applica.
Si apre la finestra di dialogo Denominazione file, in cui è possibile specificare il nome visualizzato della connessione bullonata e le impostazioni per Nome file.
- Rimuovere il segno di spunta accanto a Richiedi sempre il nome del file e fare clic su OK.
