Ogni disegno contiene stili che controllano l'aspetto di default delle annotazioni del disegno. Il documento Drawing Styles.idw include stili corrispondenti allo standard ISO. Gli stili sono stati copiati nel documento quando è stato creato in base al modello ISO.
Oltre agli stili del documento locale, nel disegno sono disponibili gli stili della libreria di stili. È possibile archiviare nella libreria tutti gli stili utilizzati dall'azienda. Per ridurre le dimensioni del documento, sono disponibili più stili nella libreria di stili che in un disegno.
Rivedere gli stili disponibili nel documento Drawing Styles.idw:
- Fare clic su
scheda Gestione
gruppo Stili e norme
Editor stili

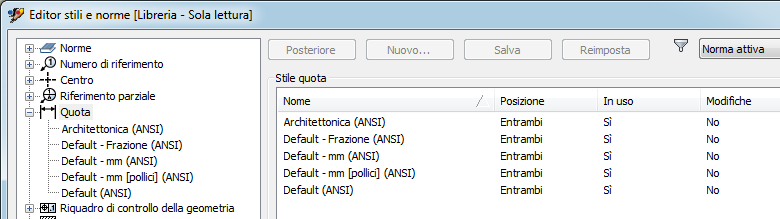

. Viene visualizzata la finestra di dialogo Editor stili e norme. Nel gruppo di sinistra del browser sono elencati gli stili ordinati per tipo. Nel gruppo di destra vengono visualizzati i dettagli di un elemento selezionato nel riquadro del browser.
- Per visualizzare tutti gli stili disponibili, selezionare Tutti gli stili dall'elenco Filtro
. Nel browser, l'elenco Norme visualizza tutte le norme disponibili nella libreria di stili. La Norma di default (ISO) è contrassegnata in grassetto per indicare che la norma è attualmente attiva nel disegno.
La norma attiva definisce un gruppo di stili di annotazione utilizzati nel disegno. Inoltre, contiene le impostazioni per viste, testo, tratteggi e valori di default degli oggetti.
- Per creare una norma personalizzata, selezionare Norma di default (ISO) e fare clic su Nuovo...
- Nella finestra di dialogo Nuovo stile locale immettere Modified Standard (ISO) nel campo Nome e fare clic su OK.
Una nuova norma basata sulla norma di default (ISO) viene aggiunta al browser sotto il nodo Norme.
- Per attivare la norma personalizzata, fare clic con il pulsante destro del mouse su Modified Standard (ISO) e selezionare Attivo.

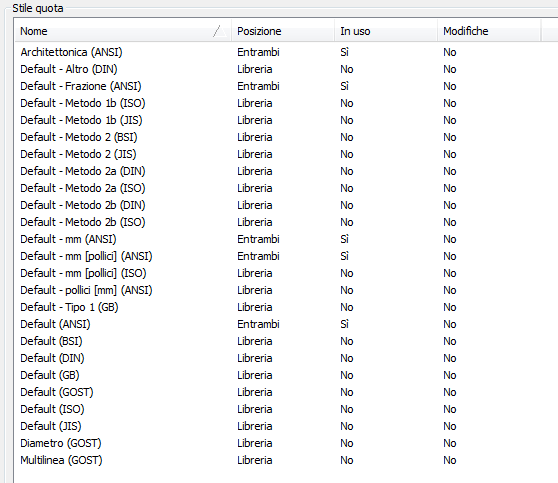

- Fare clic sul nodo Quota nel browser. Esaminare l'elenco di stili di quota disponibili nel gruppo Stile quota.
Osservare quanto segue:- La posizione degli stili memorizzati nel disegno è Entrambi, mentre la posizione degli stili memorizzati nella libreria di stili è Libreria.
- Nella colonna In uso viene visualizzato Sì per gli stili utilizzati nel disegno.
- Nella colonna Modifiche viene visualizzato No per tutti gli stili.
- Selezionare Stili locali dall'elenco Filtro. Esaminare gli stili di quota memorizzati nel file di disegno.
