Ora è necessario assegnare un cedimento con una rotazione libera ad una delle guide sotto il carrello. La deformazione di tale guida sarà maggiore rispetto alla guida opposta.
- Nel gruppo Connessioni, fare clic su Cedimento

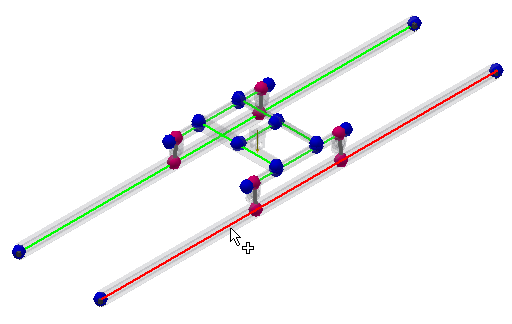

. - Selezionare la trave come illustrato nell'immagine.

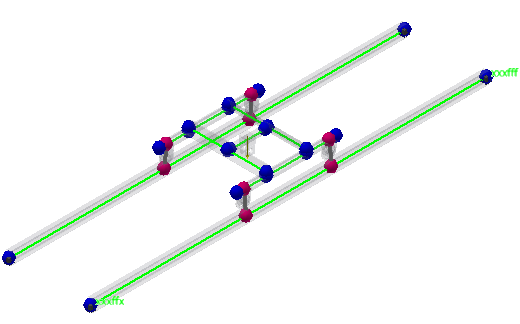

Durante la modifica viene visualizzato il sistema di coordinate della trave vicino all'estremità iniziale della trave. Vengono visualizzati anche i simboli dei gradi di libertà in corrispondenza del nodo iniziale e finale della trave. Vengono utilizzati i seguenti simboli:
- "x" indica una rotazione o uno spostamento di tipo fisso
- "f" indica una rotazione o uno spostamento libero nelle due direzioni
- "f +" indica una rotazione o uno spostamento libero nella direzione +
- "f-" indica una rotazione o uno spostamento libero nella direzione -
- Nella finestra di dialogo Cedimento, l'opzione Spostamento libero nelle due direzioni è impostata per i tre assi di rotazione. La rotazione può avvenire liberamente in tutte le direzioni. Accettare le impostazioni di default, quindi fare clic su OK per assegnare un cedimento alla trave selezionata.
