Modificare la parte locale in modo da aggiungere piedini singoli e un indicatore di riferimento segnaposto ad una parte. I connettori sono già posizionati nell'assieme.
Il nome di ciascun piedino all'interno della parte selezionata è univoco. Il nome specificato per il piedino corrisponde anche al nome del punto di riferimento speciale elencato nel browser.
Aggiunta dei piedini nell'assieme

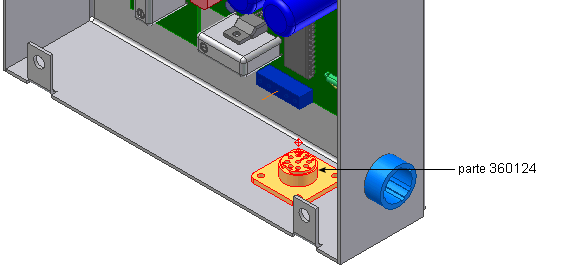

- Nel browser, posizionare il cursore sulla parte denominata 360124.
La parte da modificare viene evidenziata nella finestra grafica, per renderla visibile.
- Nel browser, fare doppio clic sul nome della parte da modificare.
- Nel browser Modello, eliminare i punti di riferimento compresi tra 1 e 9. È possibile ricreare questi punti successivamente.
-
Nella barra multifunzione fare clic sulla
Scheda Modello 3D
gruppo Cablaggio
Piedino
. - Ruotare e ingrandire la vista per visualizzare la parte come mostrato nell'immagine seguente. Disattivare la visibilità delle parti che ostruiscono la vista.

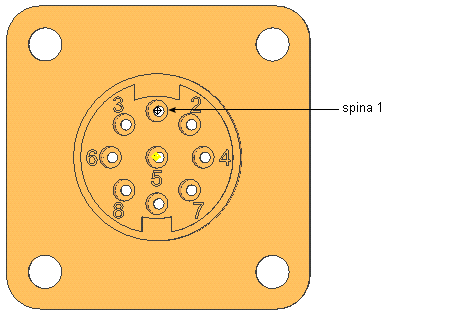

- Fare clic sullo spigolo circolare come mostrato per selezionare il punto centrale.
- Nella finestra di dialogo Nome piedino, utilizzare il nome piedino predefinito 1 e fare clic su
. Viene aggiunto il punto di riferimento che rappresenta il piedino 1.
- Definire un piedino per il foro 2:
- Selezionare lo spigolo circolare.
- Accettare il nome del piedino 2.
- Fare clic su .

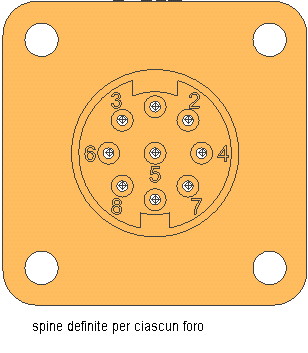

- Ripetere i passaggi per definire un piedino in corrispondenza di ciascun foro etichettato e foro 9 situato tra i fori 7 e 8. Assegnare ai piedini il nome corrispondente all'etichetta del numero. Ad esempio, immettere il nome del piedino 3 per il foro etichettato 3 e così via.
- Per uscire dalla modalità Posiziona piedino, fare clic col pulsante destro del mouse, quindi selezionare Fatto.
