- Il giunto successivo da aggiungere si trova tra il gruppo della lama e il cedente, in modo che il cedente scorra nella staffa della lama.
Prima di creare il giunto, bloccare il giunto prismatico tra i componenti della guida e cedente. Ciò impedisce lo spostamento dei componenti correlati e consente un'esecuzione più efficiente del risolutore.
Fare clic con il pulsante destro del mouse sul giunto Prismatic:3 (Guide:1, Follower:1) e scegliere Blocca GDL.
- Nella barra multifunzione, fare clic sulla scheda Simulazione dinamica per visualizzare i comandi di simulazione. Ora aggiungere il giunto di scorrimento.
- Nel gruppo Giunto, fare clic su Inserisci giunto. Nell'elenco a discesa selezionare Scorrimento: cilindro curva. Come Input 1 selezionare il profilo della feritoia staffa della lama sulla quale scorre il cedente.

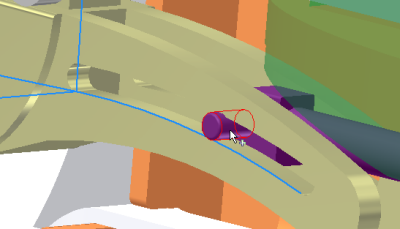

- Come Input 2 selezionare la faccia del cilindro cedente che scorre nella feritoia. Fare clic su OK.
- Sbloccare il giunto prismatico.
Il presente capitolo relativo all'aggiunta di componenti e giunti all'assieme è completato. In questo capitolo, si è appreso ad effettuare le operazioni seguenti:
- Aggiungere componenti dell'assieme nell'ambito dell'ambiente di simulazione.
- Aggiungere vincoli dell'assieme che creano automaticamente giunti standard.
- Aggiungere giunti per simulare condizioni meccaniche nell'ambito dell'assieme.
| Ulteriori informazioni | Posizione |
|---|---|
| Esercitazione | Simulazione - Nozioni fondamentali - Parte 2 |
