Per modificare le quote dello schizzo, eseguire le seguenti operazioni:
- Nel browser, fare doppio clic su Schizzo1 per attivare la modalità Schizzo.
- Fare clic con il pulsante destro del mouse nella finestra grafica e scegliere Visualizzazione quota
Espressione. - Fare doppio clic sulla quota orizzontale di 10 mm alla base dello schizzo.
- Immettere base nella finestra di dialogo Modifica quota.

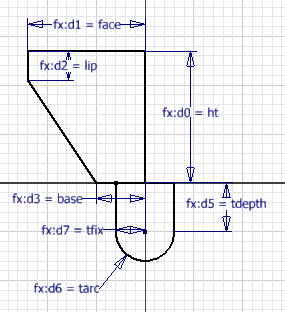

- Sostituire le altre quote con i parametri basati sul foglio di calcolo, come mostrato. Nota: Per i nomi dei parametri viene fatta distinzione tra lettere maiuscole e minuscole. Il testo dei nomi dei parametri non validi è visualizzato in rosso.
- Nella barra multifunzione fare clic sulla scheda Schizzo gruppo Esci Concludi schizzo.
