In questo esempio, otteniamo una parete a spessore costante in corrispondenza dell'intersezione tra una lavorazione e la parte. Una parete a spessore costante è spesso un requisito per i prodotti in plastica stampati.
- Nella barra multifunzione fare clic sulla
Scheda Modello 3D
gruppo Parte plastica
Raccordo con regola
. - Impostare Origine su Lavorazione e selezionare la bugna. Impostare Regola su Parte di riferimento. Disattivare l'opzione Tutti gli arrotondamenti. Immettere un raccordo adatto per l'esterno della parte.
- Selezionare Fare clic per aggiungere e aggiungere una nuova regola. Impostare Origine su Lavorazione e selezionare la stessa bugna. Impostare Regola su Parte di riferimento. Ora disattivare l'opzione Tutti i raccordi. Immettere un raggio uguale a quello immesso nella regola precedente, incrementato dello spessore della parte.

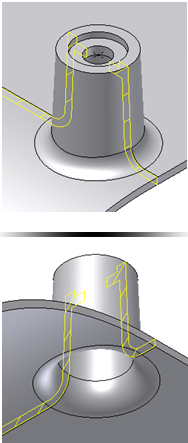

- Fare clic su OK. Il raccordo con regola viene completato e la parte ha uno spessore costante nell'intersezione bugna-corpo parte.
