Ritaglio di una curva di schizzo

Ritagliare curve o rimuovere segmenti di curva.

In uno schizzo 3D, tagliare le curve in un'intersezione con una faccia, piano di lavoro o superficie.

Taglio senza la selezione di contorni (schizzo 2D e 3D)

1. Nella barra multifunzione fare clic sulla scheda Schizzo gruppo Modifica Taglia .
2. Nella finestra grafica, posizionare il cursore su una curva per visualizzare il taglio in anteprima, quindi fare clic sulla curva per completare l'operazione.
   Nota: Se si seleziona una curva priva di intersezioni fisiche o virtuali, la curva viene eliminata.
3. Continuare il taglio delle curve.
4. Per interrompere il ritaglio delle curve, premere ESC, selezionare un altro comando o fare clic con il pulsante destro del mouse e scegliere OK.
Suggerimento: Per passare ai comandi Estendi o Dividi, fare clic con il pulsante destro del mouse e scegliere l'opzione desiderata. Per eseguire temporaneamente l'operazione di estensione, tenere premuto il tasto MAIUSC. Rilasciare per riprendere l'operazione di ritaglio.

Taglio per mezzo della selezione di contorni (schizzo 2D)

1. Nella barra multifunzione fare clic sulla scheda Schizzo gruppo Modifica Taglia .
2. Tenere premuto il tasto CTRL e verificare che la barra di stato o il messaggio dinamico indichi "Selezionare la geometria utilizzata per il ritaglio".

   Selezionare la prima geometria del contorno.

   Rilasciare il tasto CTRL.

3. Per selezionare una geometria del contorno, fare clic con il pulsante destro del mouse e scegliere Continua. In caso contrario, selezionare la seconda geometria del contorno.
4. Nella finestra grafica, posizionare il cursore sulla curva per visualizzare il taglio in anteprima, quindi fare clic sulla curva per completare l'operazione.

   Tutte le linee o le curve attraversate dal cursore del percorso vengono ritagliate.

5. Continuare il taglio delle curve.
6. Per interrompere il ritaglio delle curve, premere ESC, selezionare un altro comando o fare clic con il pulsante destro del mouse e scegliere OK.

Procedura di taglio delle curve dello schizzo

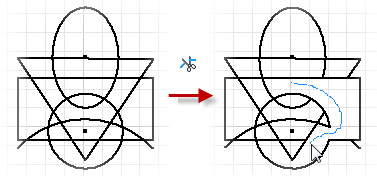

Tagliare dinamicamente la geometria dello schizzo (schizzo 2D)

1. Nella barra multifunzione fare clic sulla scheda Schizzo gruppo Modifica Taglia .
2. Nella finestra grafica, tenere premuto il pulsante sinistro del mouse e spostare il cursore sopra lo schizzo. Tutte le linee e le curve che il cursore tocca vengono tagliate.
3. Per interrompere il taglio delle curve, premere ESC, selezionare un altro comando o fare clic con il pulsante destro del mouse e scegliere OK.

Procedura di taglio dinamico delle curve dello schizzo
