Aggiunta di limiti all'inserto

In questa sezione verranno utilizzati vincoli di assieme standard per vincolare l'inserto. Il punto di inserimento sarà un'immagine speculare dell'inserto creato.

1. Nel browser Modello, fare doppio clic sul nodo Mold_Top_Top_PZ:1 per attivarlo.
2. Nel browser Modello espandere il nodo Mold Top_Top_MP:1 per esaminare i vincoli man mano che vengono aggiunti.
3. Nella barra multifunzione, fare clic sulla scheda Assembla > gruppo Posizione > Vincola.
4. Nella finestra di dialogo Posiziona vincolo, verificare che sia selezionato il tipo Coincidente .

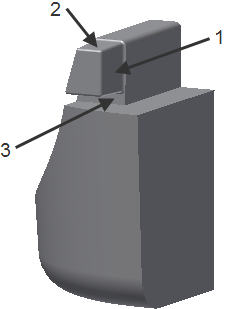

5. Selezionare la superficie etichettata 1 nell'immagine seguente come riferimento Prima selezione. Questa superficie si trova sul componente della parte stampabile.

6. Selezionare la superficie etichettata 1 nell'immagine seguente come riferimento Seconda selezione. Questa superficie si trova sul componente inserto messo.

7. Fare clic su Applica.

Nota: Si consiglia di utilizzare il comando nel gruppo Posizione per trascinare il componente dalla sua posizione correntemente vincolata. È possibile selezionare le superfici di riferimento più facilmente.

1. Continuare a limitare l'inserto utilizzando vincoli congiunti:
   • Far combaciare le superfici etichettate 2 nelle due immagini precedenti.
   • Far combaciare le superfici etichettate 3 nelle due immagini precedenti.

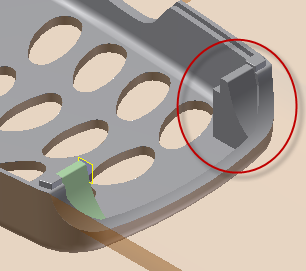

   L'inserto totalmente vincolato viene mostrato come nell'immagine seguente.


2. Se il componente è completamente vincolato, fare clic su Annulla nella finestra di dialogo Posiziona vincolo per chiudere la finestra di dialogo.
3. Per uscire dall'ambiente di assieme, fare clic su scheda Assembla > gruppo Torna > Torna.
4. Nella barra multifunzione, fare clic sulla scheda Punzone/matrice > gruppo Esci > Concludi Punzone/matrice.
5. Nel browser Mold Design, espandere i nodi Rappresentazioni > Vista, quindi fare doppio clic sulla vista Vista1.
   Nota: Inoltre, è inoltre possibile impostare la vista nell'elenco a discesa di rappresentazione della barra multifunzione.
6. Sulla tastiera, premere F6 per tornare alla vista iniziale. Il modello sarà mostrato come nell'immagine seguente.

7. Nella barra degli strumenti Accesso rapido, fare clic su Salva per salvare l'assieme.
