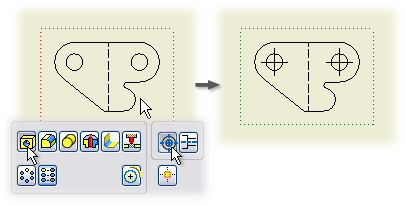

- Selezionare una o più viste del disegno o schizzi, fare clic con il pulsante destro del mouse e selezionare Linee d'asse automatiche. Nota: Il comando Linee d'asse automatiche è disponibile solo quando tutte le selezioni sono valide per la creazione di linee d'asse automatiche. Le linee d'asse automatiche non possono essere create in viste di disegno raster.
- Nella finestra di dialogo Impostazioni linea d'asse, selezionare le lavorazioni a cui applicare le linee d'asse.
- Impostare la proiezione Normale o Parallela.
- Impostare i limiti delle lavorazioni da contrassegnare con le linee d'asse automatiche:
- Nella casella Soglia raggio, immettere il raggio minimo e massimo per escludere gli elementi non inclusi nell'intervallo.
- Nella casella Soglia angolo arco, immettere l'angolo minimo per escludere gli elementi con un angolo più piccolo.
Suggerimento: È possibile impostare valori di default per le linee d'asse automatiche nella scheda Disegno della finestra di dialogo Impostazioni documento.
