Si analizza la condizione per cui la massa non è limitata ai valori esatti, ma può verificarsi in diversi intervalli di valori. Prendere in considerazione gli esempi seguenti:
| Intervallo di massa | Larghezza |
|---|---|
| Minore di o uguale a 100 | 1 pollice |
| Maggiore di 100 ma minore di o uguale a 200 | 2 pollici |
| Maggiore di 200 ma minore di o uguale a 300 | 3 pollici |
| Maggiore di 300 ma minore di o uguale a 400 | 4 pollici |
| Maggiore di 400 | 6 pollici |
È possibile modificare una regola esistente per soddisfare tali intervalli.
- Aprire il Browser delle regole e fare doppio clic su Width_Rule per aprire la regola nella finestra di dialogo Modifica regola.

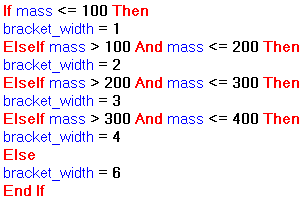

- Modificare la regola come mostrato.
Copiare il blocco di codice sottostante
If mass <= 100 Then bracket_width = 1 ElseIf mass > 100 And mass <= 200 Then bracket_width = 2 ElseIf mass > 200 And mass <= 300 Then bracket_width = 3 ElseIf mass > 300 And mass <= 400 Then bracket_width = 4 Else bracket_width = 6 End If
Con queste modifiche, si verifica un intervallo di valori in ciascuna istruzione If o Else If.
- Fare clic su OK per chiudere la finestra di dialogo Modifica regola.
Rimuovere l'Elenco a più valori dal Parametro della massa
Come ultimo passaggio, si modifica il parametro utente massa, che attualmente è un parametro a più valori. È possibile rimuovere la caratteristica a più valori associata a questo parametro modificando l'elenco a più valori.
- Aprire la finestra di dialogo Parametri.
- Fare clic su una cella vuota nella riga massa, quindi selezionare Modifica elenco a più valori dal menu contestuale.
- Selezionare tutti i valori nell'elenco Valore, quindi fare clic su Elimina.
- Fare clic su OK per accettare la modifica. Notare che il parametro massa non presenta più un elenco a più valori da cui eseguire selezioni.
Verificare la regola modificata
- Nella finestra di dialogo Parametri immettere un valore massa di 75. La larghezza della staffa viene impostata su 1 pollice.
- Modificare la massa su 150. La larghezza della staffa è ora di 2 pollici.

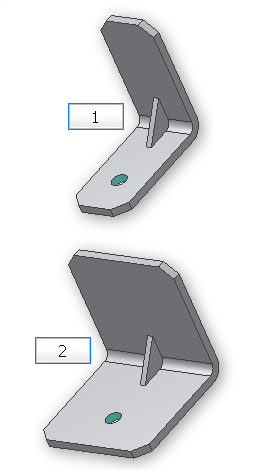

(1) massa=75, larghezza=1 pollice (2) massa=150, larghezza=2 pollici
- Sperimentare ulteriormente. Impostando la massa su 250, la larghezza diventa di 3 pollici. Quando la massa è 350, la larghezza della staffa è di 4 pollici. Se si specifica un valore massa maggiore di 400, la larghezza della staffa sarà di 6 pollici. Verificare ciò impostando la massa su 1500.
- Riportare nuovamente il valore di massa su 150, quindi fare clic su Fatto.
- Salvare e chiudere bracket.ipt.
