L'inquadratura prospettica dispone di una funzionalità poco nota per la regolazione dell'angolo prospettico (PA) e della distanza (D). Utilizzare la combinazione tra pulsante del mouse e scelta rapida da tastiera (pressione di più tasti contemporaneamente) CTRL+MAIUSC+F3, quindi fare clic e trascinare nell'area grafica.
La sezione seguente illustra la differenza tra il comando Zoom e la modifica dell'angolo prospettico. Viene inoltre spiegato come l'inquadratura di Inventor Studio cattura l'angolo prospettico e lo mantiene da una sessione all'altra.

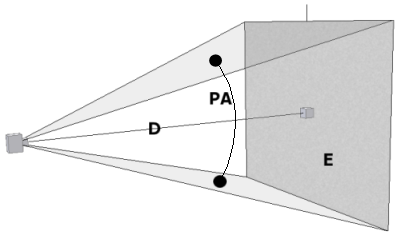

Legenda
- D = Distanza dall'inquadratura alla destinazione
- E = Estensione di visualizzazione dell'inquadratura
- PA = Angolo prospettico
L'angolo prospettico (PA) è associato sia alla distanza (D) dall'inquadratura alla destinazione, sia al campo di vista o estensione (E). La regolazione dell'angolo prospettico (PA) mantiene un'estensione E costante, mentre una semplice regolazione Zoom modifica la distanza (D) e l'estensione (E), ma lascia invariato l'angolo prospettico (PA) netto.
Nelle release precedenti l'angolo di zoom dell'inquadratura prospettica veniva regolato come un semplice Zoom: la regolazione modificava soltanto l'estensione (E). Ora l'inquadratura regola l'angolo prospettico, che definisce sia PA sia E. I parametri dell'inquadratura restano invariati da una sessione all'altra, indipendentemente dalle dimensioni della finestra.
| Metodo | 2009 e versioni precedenti | 2010 |
|---|---|---|
|

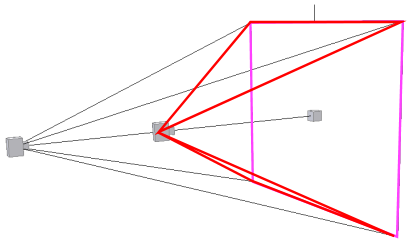

CTRL+MAIUSC_Zoom (spostamento del mouse)  |
|
Nessuna modifica |
|

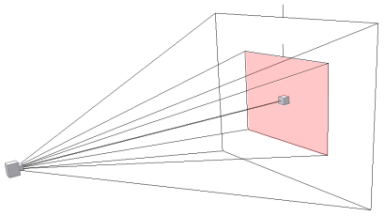

Zoom di Inventor  |
|
Nessuna modifica |
|

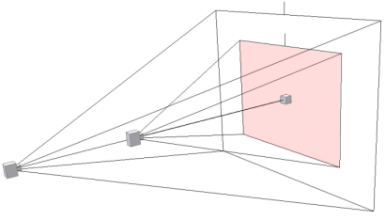

Angolo zoom di Studio (impostazione dell'inquadratura)  |
|
|
