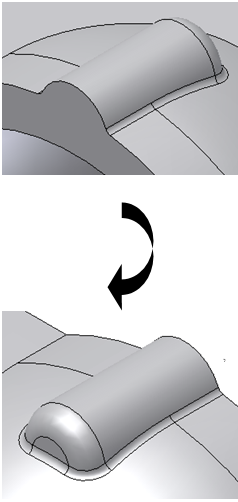

Immaginiamo di voler raccordare con raggi diversi gli spigoli della bugna evidenziata, ma non gli spigoli della faccia selezionata.
- Nella barra multifunzione fare clic sulla
Scheda Modello 3D
gruppo Parte plastica
Raccordo con regola
. - Verificare che Origine sia impostata su Lavorazione e che Regola sia impostata su Spigoli liberi. Selezionare la lavorazione e immettere un valore per il raggio.
- Aggiungere un'altra regola allo stesso raccordo basato su regole. Origine: Lavorazione; Regola: Parte di riferimento.
- Selezionare la stessa lavorazione e immettere un valore per il raggio. Osservare che anche gli spigoli della faccia piana presentano raccordi. La faccia della bugna è unita alla faccia del corpo.
- Per evitare l'inclusione delle facce unite nella selezione degli spigoli, fare clic su Altro e selezionare l'opzione Rimuovi facce unite. I raccordi di anteprima scompaiono dalla faccia piana.
- Fare clic su OK. Tale raccordo basato su regola è completo.
