Controllo delle caratteristiche della lamiera.
- Categoria
-
Progettazione meccanica
- Tempo richiesto
-
25 minuti
- File delle esercitazioni usato
-
electrical box.ipt
Nota: Fare clic e leggere il file dell'esercitazione istruzioni di installazione in http://www.autodesk.com/inventor-tutorial-data-sets-2014. Quindi, scaricare i set di dati dell'esercitazione e le istruzioni di installazione del file dell'esercitazione e installare i set di dati come indicato.

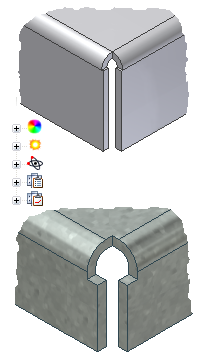

Nel corso di questa esercitazione, è possibile acquisire e manipolare le caratteristiche seguenti della lamiera utilizzando gli stili lamiera.
- Definizione completa del materiale
- Forma e dimensioni di scarico piega
- Valore del raggio piega
- Tipo di transizione piega
- Tipo e dimensioni di scarico d'angolo a due pieghe
- Tipo e dimensioni di scarico angolo a 3 pieghe
Le caratteristiche della lamiera vengono controllate da vari tipi o categorie di stile. Insieme, i tipi di stile creano uno stile composto che determina le caratteristiche di una parte in lamiera. È possibile applicare gli stili localmente alla parte attiva oppure salvare nuovi stili e stili modificati nella libreria di stili per poterli condividere.
Obiettivi
- Creazione di nuovi stili.
- Salvataggio degli stili nella libreria di stili.
- Uso di Valori di default lamiera per applicare gli stili ad una parte in lamiera.
- Modifica degli stili.
- Applicazione della modifica di uno stile della libreria ad una parte.
Prerequisiti
- Conoscenza delle procedure necessarie per impostare il progetto attivo, navigare nello spazio modello con i vari strumenti di visualizzazione ed eseguire le funzioni di modellazione comuni, quali schizzo ed estrusione.
- Per ulteriori informazioni, vedere l'argomento Introduzione della Guida in linea.
Suggerimenti per la navigazione
- Utilizzare il pulsante Avanti o Indietro per passare alla pagina successiva o tornare a quella precedente.
