Ora si procederà alla rimozione del materiale in eccesso dai canali a C inferiori.
- Orientare la vista del modello nel modo illustrato.Nota: Per maggiore chiarezza, è stata disattivata la visibilità del tubo sullo sfondo.
- Nella barra multifunzione fare clic sulla
scheda Progettazione
gruppo Telaio
Ritaglia fino a telaio

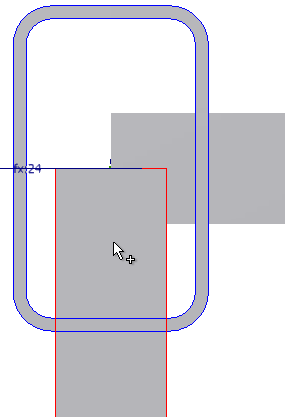

. - Selezionare innanzitutto il componente di taglio, ovvero il tubo.
- Selezionare il componente da tagliare, ovvero il canale a C.

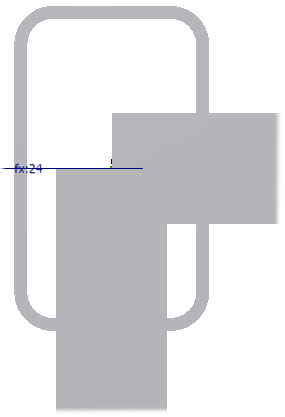

- Fare clic su Applica.

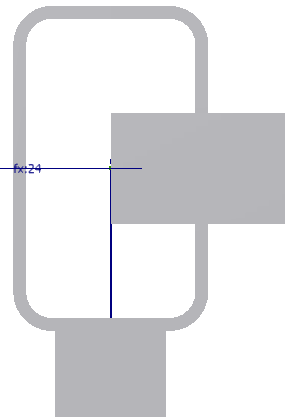

- Utilizzare la stessa procedura per tagliare l'altro canale a C.
È possibile ripetere i passaggi per tagliare i canali a C sulle altre tre giunzioni, ma per l'esercitazione non è necessario.
- Al termine chiudere la finestra di dialogo Ritaglia fino a telaio.
