Esporta

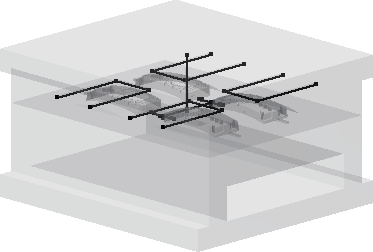

Nel riquadro di esportazione, è possibile esportare i modelli e i risultati dell'analisi in un file di archiviazione in formato ZIP per l'utilizzo nei prodotti Autodesk Moldflow Adviser o Insight. Selezionare Autodesk Moldflow Result per esportare un file .mfr per l'utilizzo in Autodesk Moldflow Communicator. Nel riquadro di esportazione di modelli, selezionare Autodesk Moldflow Insight per esportare un file .sat 3D adatto per l'esecuzione di un'analisi di raffreddamento con Moldflow Insight.

Esportazione

1. Nella scheda Layout stampo o nella scheda Punzone/matrice, fare clic sulla freccia a discesa in Strumenti, quindi scegliere Esporta. Viene visualizzata la finestra di dialogo Esporta.
2. Nel riquadro Esportazione, selezionare Autodesk Moldflow Adviser, Autodesk Moldflow Insight o Autodesk Moldflow Communicator come formato di esportazione.
3. Nella casella File di destinazione, immettere un nome e una posizione per il file di esportazione.
4. Fare clic su Esporta per creare il file.

Esportazione di modelli stampo

1. Nella scheda Layout stampo o nella scheda Punzone/matrice, fare clic sulla freccia a discesa in Strumenti, quindi scegliere Esporta. Viene visualizzata la finestra di dialogo Esporta.
2. Nel riquadro Esporta modelli di stampo, selezionare Autodesk Moldflow Insight.
3. Nella casella File di destinazione, immettere un nome e una posizione per il file .sat.
4. Fare clic su Esporta per elaborare il modello e aprire la finestra di dialogo Opzioni di esportazione.
5. Fare clic sulla scheda Blocco stampo:
   • Selezionare gli elementi da includere, rimuovere il segno di spunta per escluderli.
   • Fare clic con il pulsante destro su una voce per impostare lo stato di visibilità.
   • Fare clic con il pulsante destro su un inserto per alternare Contrassegno per inserto parte o Contrassegno per inserto stampo.
6. Fare clic sulla scheda Sistema di raffreddamento:
   • Selezionare i canali di raffreddamento da includere, rimuovere il segno di spunta per escluderli.
   • Nel riquadro Tubi flessibili, fare clic per aggiungere e selezionare le estremità dei canali di raffreddamento necessari per creare un tubo flessibile.
   • Se lo si desidera, fare clic sulla quota del tubo flessibile per modificare il diametro del tubo flessibile.
7. Fare clic su OK per creare il file .sat.
