Creazione di un blocco di schizzo nidificato e flessibile

Quando si include un'istanza del blocco in un nuovo blocco di schizzo, si crea un blocco nidificato. Usare i blocchi nidificati e l'attributo Flessibile per simulare i sottoassiemi cinematici. Ad esempio:

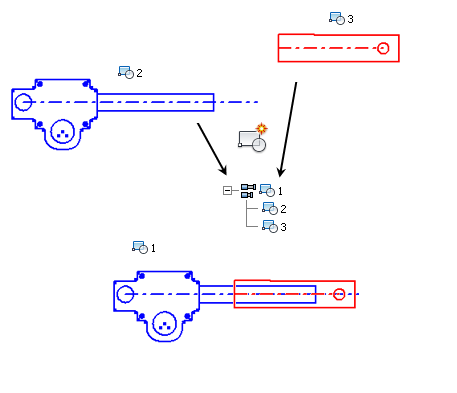

    Per simulare un cilindro idraulico:

  1. In uno schizzo 2D, creare la geometria e posizionare i vincoli per simulare un cilindro idraulico.
  2. Creare un blocco di schizzo, PISTONE, che include la geometria del pistone e una linea d'asse lungo l'asse del pistone.
  3. Creare un altro blocco di schizzo, CILINDRO, che include la geometria del cilindro e una linea d'asse lungo l'asse del cilindro.
  4. Creare un vincolo collineare tra le linee d'asse del pistone e del cilindro.
  5. Creare un terzo blocco di schizzo, CILINDRO IDRAULICO, che include i blocchi PISTONE e CILINDRO. CILINDRO IDRAULICO è un blocco nidificato.
  6. Fare clic su una parte della geometria e trascinarla.

    Tutta la geometria si sposta con il cursore. È necessario rendere flessibili i blocchi nidificati in modo che i blocchi di schizzo PISTONE e CILINDRO possano spostarsi l'uno in relazione con l'altro.

  7. Fare clic con il pulsante destro su CILINDRO IDRAULICO nel browser e impostare l'attributo Flessibile. I gradi di libertà tra PISTONE e CILINDRO ora sono disponibili.
  8. Fare clic su una parte della geometria PISTONE e trascinarla per simulare la cinematica del cilindro idraulico.

Per aggiungere o modificare i vincoli tra i blocchi, modificare la definizione del blocco nidificato.
