Accesso |
Barra multifunzione:
scheda Gestione
gruppo Autore

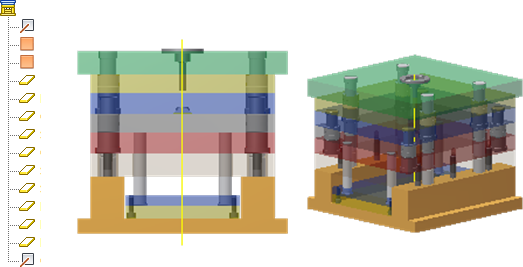

Creazione stampo base
|
|
Accesso |
Barra multifunzione:
scheda Assieme stampo
gruppo Autore
Creazione stampo base
|
Asse centrale
|
Consente di selezionare uno spigolo o un asse per definire l'asse centrale per vincolare l'asse Z dell'assieme MA. |
Piano di allineamento
|
Consente di selezionare un piano o una faccia per definire il piano di allineamento per vincolare il piano XZ dell'assieme MA. |
|
Piano di separazione
|
Consente di selezionare un piano o una faccia per definire il piano di separazione. Vincola il piano con uno spigolo di riferimento selezionato. |
Piastra staffaggio superiore
|
Consente di selezionare una o più parti come piastra di staffaggio superiore. |
|
Piastra strappa materozze
|
Consente di selezionare una o più parti come piastra strappa materozze. |
|
Piastra matrice (AP)
|
Consente di selezionare una o più parti come piastra matrice. |
|
Piastra strappa materozze
|
Consente di selezionare una o più parti come piastra strappa materozze. |
|
Piastra punzone (BP)
|
Consente di selezionare una o più parti come piastra punzone. |
|
Piastra di supporto
|
Consente di selezionare una o più parti come piastra di supporto. |
|
Blocco spaziatore
|
Consente di selezionare una o più parti come blocco spaziatore. |
|
Contropiastra estrattori
|
Consente di selezionare una o più parti come contropiastra estrattori. |
|
Piastra estrattori (EP)
|
Consente di selezionare una o più parti come piastra estrattori. Viene utilizzata per il montaggio dell'estrattore o dell'assieme asta. |
|
Piastra staffaggio inferiore
|
Consente di selezionare una o più parti come piastra di staffaggio inferiore. |
|
Linea d'asse
|
Consente di selezionare un piano di lavoro o un asse di lavoro per ciascuna piastra stampo per consentire la generazione automatica di linee d'asse nel disegno 2D. |
