Utilizzare la scheda Ambienti per accedere ai vari ambienti di Autodesk Inventor. È inoltre possibile utilizzare il comando Fine per uscire da un ambiente o da uno schizzo ad esempio.
- Selezionare la scheda Ambienti.
- Fare clic sul comando Inventor Studio.
- Fare clic sul comando Fine per uscire dall'ambiente.
Tuttavia, i metodi di accesso ad alcune funzionalità sono identici a quelli delle release precedenti nell'interfaccia della barra multifunzione.
È possibile accedere a un modello piatto di lamiera dal browser o dalla barra multifunzione. Innanzitutto, creare una geometria base di lamiera:
- Con il file di parti aperto, fare clic su scheda Modello 3D gruppo

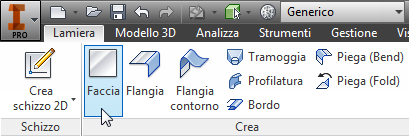

Converti Converti in lamiera. - Fare clic sul comando Faccia e creare una faccia.

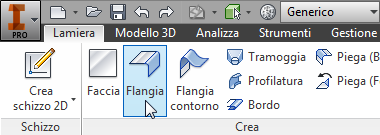

- Fare clic sul comando Flangia e aggiungere una flangia.
Per creare un modello piatto:

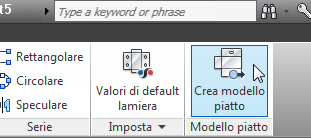

- Fare clic sul comando Crea modello piatto.
Per uscire dal modello piatto:
- Fare clic sul comando Vai a parte piegata.
Dopo aver creato il modello piatto, è possibile accedervi serie con il comando della barra multifunzione Vai a modello piatto. In alternativa, è possibile utilizzare il menu contestuale sui nodi Modello piegato e Modello piatto del browser oppure fare doppio clic su tali nodi.
