Per creare una vista di dettaglio

È possibile creare e posizionare una vista di dettaglio di una porzione specifica di una vista, assegnando la scala desiderata alla vista. Se si crea una vista di dettaglio di una presentazione con tracce, le tracce sono visibili nella vista ma, se necessario, possono essere disattivate.

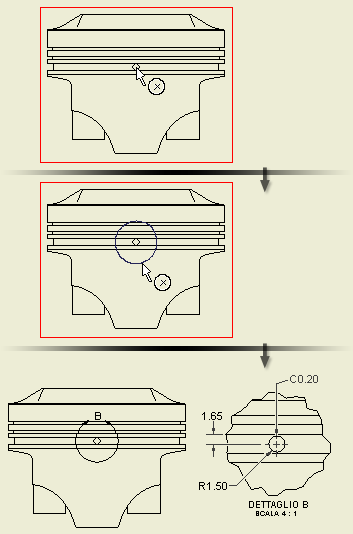

Nella barra multifunzione fare clic sulla scheda Posiziona viste gruppo Crea Dettaglio . Fare clic per selezionare una vista esistente come vista primaria. Nella finestra di dialogo Vista di dettaglio, impostare l'identificatore della vista, la scala e la visibilità dell'etichetta della vista. Se necessario, fare clic su Modifica etichetta vista e modificare l'etichetta della vista di dettaglio nella finestra di dialogo Formatta testo. Impostare lo stile di visualizzazione e la forma del delimitatore per vista di dettaglio. Impostare quindi la Forma ritaglio. Se viene selezionata la forma ritaglio Levigata, è possibile scegliere di visualizzare il contorno completo della vista di dettaglio e di aggiungere una linea di connessione tra la vista di dettaglio e il contorno in dettaglio nella vista primaria. Nella finestra grafica, fare clic per impostare il centro del dettaglio appropriato, spostare il cursore e quindi fare clic per indicare il contorno esterno del dettaglio. Spostare l'anteprima nella posizione appropriata e fare clic per posizionare la vista. La vista di dettaglio è proporzionale alle dimensioni del delimitatore. Procedura di creazione di una vista di dettaglio Suggerimenti: Per riposizionare l'identificatore della vista in una vista primaria, posizionare il cursore sopra l'identificatore della vista. Quando nell'icona del cursore viene visualizzata una lettera A, fare clic e trascinare l'identificatore della vista intorno al perimetro della forma. Per modificare l'identificatore di vista nella vista primaria, fare clic con il pulsante destro del mouse sull'identificatore della vista, quindi scegliere Testo. Per modificare le punte di freccia sul delimitatore della vista di dettaglio, fare clic col pulsante destro del mouse sul delimitatore della vista di dettaglio nella vista primaria. Quindi fare clic su Modifica 1a punta freccia o Modifica 2a punta freccia. Selezionare una nuova punta di freccia nella finestra di dialogo Modifica punta freccia e fare clic su Applica. Per aggiungere una direttrice all'identificatore della vista di dettaglio nella vista primaria, fare clic con il pulsante destro del mouse sul richiamo di dettaglio e scegliere Opzioni Direttrice. Quindi spostare l'identificatore della vista di dettaglio nella posizione desiderata. La linea direttrice viene creata automaticamente e corrisponde alle impostazioni nello stile Annotazione vista. Per modificare il contorno della vista di dettaglio, fare clic con il pulsante destro del mouse sul richiamo del dettaglio, fare clic su Opzioni, quindi: Selezionare la linea di interruzione di tipo Levigato per sostituire le linee di ritaglio irregolari nella vista di dettaglio con una linea di ritaglio omogenea. È quindi possibile selezionare le seguenti opzioni. Selezionare Visualizza contorno in dettaglio completo per visualizzare il contorno intorno alla vista di dettaglio. Selezionare Linea di connessione per creare una linea di connessione tra la vista di dettaglio e il contorno in dettaglio nella vista primaria.

Per modificare la linea di connessione:

Fare clic con il pulsante destro del mouse sull'annotazione della vista di dettaglio (il contorno in dettaglio o la linea di connessione). Per aggiungere un vertice alla linea di connessione, selezionare Aggiungi vertice dal menu. Fare clic su un punto della linea di connessione per aggiungere un vertice. Spostare il vertice creato nella nuova posizione. Per rimuovere un vertice, fare clic con il pulsante destro del mouse su di esso e selezionare Elimina vertice dal menu.
