Le operazioni di ritaglio offrono mezzi per ritagliare le viste di disegno con un contorno definito. Un'operazione di ritaglio viene effettuata sulle viste esistenti, ad eccezione dei tipi di vista seguenti:
- Viste contenenti un'interruzione di vista (vista interrotta)
- Viste con sovrapposizioni
- Viste soppresse
- Viste già ritagliate
Nelle viste ritagliate è possibile effettuare le seguenti operazioni:
- Spaccatura della vista
- Vista di dettaglio
- Operazione di taglio
Le operazioni di ritaglio possono essere effettuate su una vista con forme circolari o rettangolari o su uno schizzo di vista predefinito.

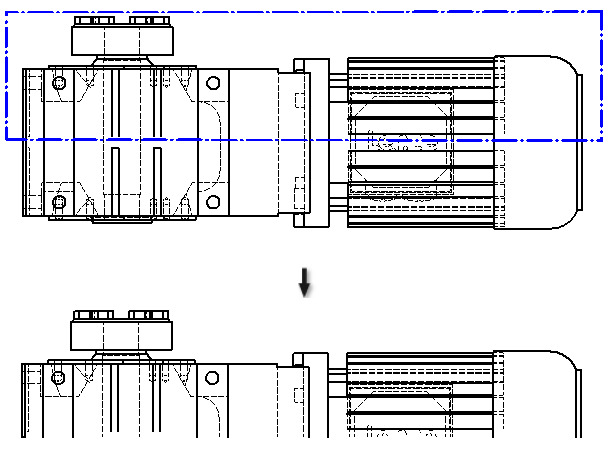

Nell'immagine di seguito è mostrato il risultato di un'operazione di ritaglio.
Viste che è possibile ritagliare
Le viste ritagliate vengono create modificando determinate viste del disegno:
- Vista della parte
- Vista dell'assieme
- Vista proiettata
- Vista assonometrica
- Vista in sezione
- Operazione di taglio
Le operazioni di ritaglio e il loro effetto sulle annotazioni
Le operazioni di ritaglio supportano tutti i tipi di annotazioni del disegno. È possibile ancorare le annotazioni a punti finali della geometria ritagliata, compresi gli spigoli generati dagli spigoli di ritaglio, se sono visualizzati.
Quote
Il ritaglio interessa le quote del disegno esistenti. Quando gli ancoraggi delle annotazioni vanno persi, le annotazioni diventano non valide.
Linee d'asse e centri
Il ritaglio interessa le linee d'asse e i centri esistenti di tutti i tipi. Quando gli ancoraggi vanno persi, le annotazioni diventano non valide.
