L'esercitazione è quasi terminata. Ora è necessario creare i fori di montaggio per fissare la base. Verificare che il piano di lavoro al centro della parte sia visibile.
-
Creare un nuovo schizzo sulla faccia superiore della parte. -
Eseguire il comando Proietta geometria. Selezionare il piano di lavoro al centro della parte per proiettare il piano di lavoro come linea nello schizzo corrente. -
Posizionare due punti (Punto, Punto centrale) sulla stessa linea verticale. -
Posizionare un vincolo verticale tra i due punti per allinearli. -

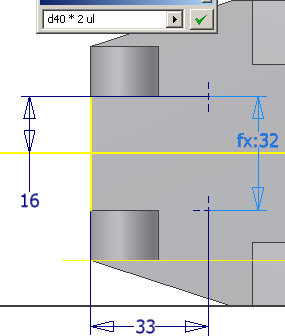

Aggiungere una quota di 16 mm dal centro della base al punto centrale superiore. - Assegnare una quota alla distanza complessiva tra i due punti. Selezionare i due punti centrali. Anziché aggiungere un valore per la distanza complessiva, cancellare il valore nella finestra di dialogo. Quindi selezionare la quota di 16 mm per aggiungere la variabile di quota alla finestra di dialogo. Immettere l'operatore di moltiplicazione *e quindi il numero 2. Nota: Le variabili di quota dello schizzo potrebbero essere diverse dai valori visualizzati nella seconda immagine. Ciò è irrilevante ai fini della presente esercitazione.
- Aggiungere una quota di 33 mm dallo spigolo anteriore della parte ad uno dei punti centrali.
-
Completare lo schizzo. -
Eseguire il comando Foro. Posizionare ciascuno dei due fori passanti di 11 mm sui punti centrali. - Creare un nuovo schizzo sulla faccia superiore della parte.
-
Eseguire il comando Linea. Creare una linea dal punto medio dello spigolo posteriore della base verso il centro della parte. - Aggiungere una quota di 16 mm alla linea.
- Completare lo schizzo.
I passaggi successivi consentono di creare da una tabella di controllo dinamico un foro con gioco lamato per un bullone a testa esagonale.
- Eseguire il comando Foro. Selezionare il punto finale della linea per specificare la posizione del foro.

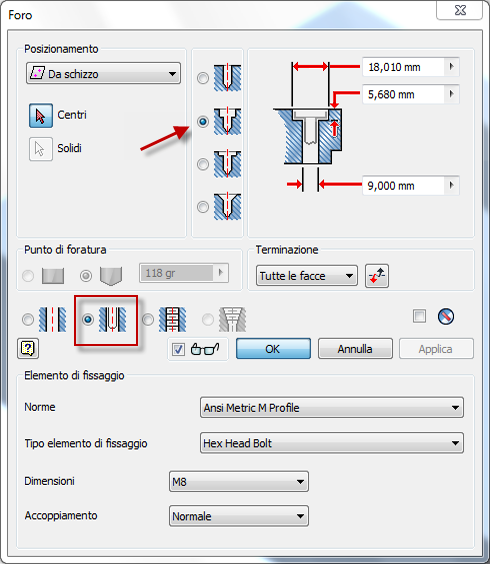

- Selezionare il foro lamato con l'opzione Foro con gioco, come illustrato nell'immagine seguente. Il sistema determinerà la dimensione della lamatura appropriata per l'elemento di fissaggio specificato.
- Selezionare i parametri dell'elemento di fissaggio elencati nell'immagine, quindi scegliere OK per creare il foro.
- Salvare il file.
L'esercizio è stato completato.
