Il raccordo personalizzato è il componente decisivo in uno stile di scarico automatico. Tale raccordo determina l'angolo di inclinazione e rappresenta la differenza funzionale tra uno stile di scarico automatico e uno di tipo diverso.
La creazione personalizzata consente di preparare una parte per la pubblicazione nel Centro contenuti mediante l'aggiunta di determinati dati al modello. Utilizzare Creazione Tubi e tubature per completare il processo di creazione prima della pubblicazione nel Centro contenuti.
- Aprire il file self-drain_elbow.ipt situato nella directory di Tubi e tubature.

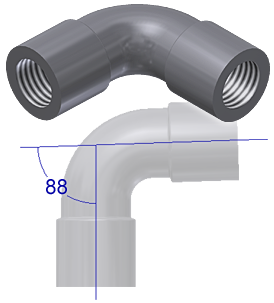

Questo gomito è stato creato in modo che gli assi di connessione siano separati di 88 gradi. Il gomito è pronto per la creazione e la pubblicazione. Non è necessario altro lavoro di progettazione.
- Nella barra multifunzione fare clic sulla
scheda Gestione
gruppo Crea
Tubi e tubature

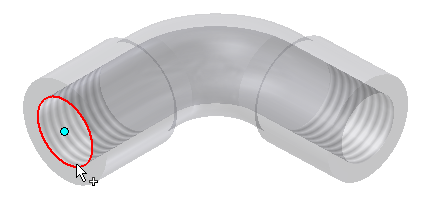

. - Per impostare il punto per la prima connessione, selezionare lo spigolo circolare.

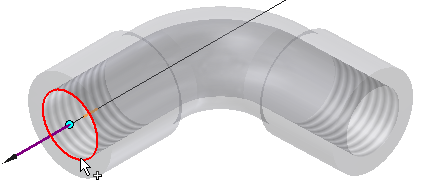

- Fare clic sul selettore Asse.
- Selezionare di nuovo lo spigolo circolare.
- Impostare il valore di Dimensione nominale su 3/4.
- Modificare la selezione per Numero connessione 2 .

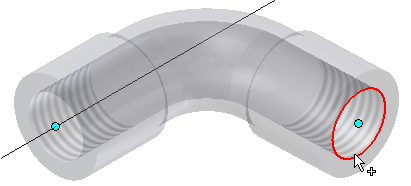

- Selezionare l'altro spigolo circolare per impostare il punto di connessione.
- Fare clic sul selettore Asse.
- Selezionare di nuovo lo spigolo circolare.

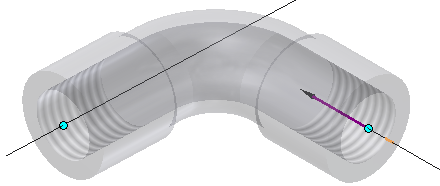

Invertire la direzione del vettore di connessione in modo che sia completamente opposta al gomito. Entrambi i vettori di connessione sono completamente opposti al raccordo.
Il campo Angolo indica l'angolo tra i due assi. In questo esempio, è di 88 gradi.
- Impostare il valore di Dimensione nominale su 3/4.
- Nell'area Incastro, selezionare Distanza dal menu a discesa Max, quindi immettere 1.
- Verificare che il valore in Min sia impostato su 70% (per % val. max.).
- Fare clic su OK.
Verrà visualizzato un messaggio in cui viene indicato che la creazione è stata completata.
