Si procederà alla selezione della geometria per inserire i membri inferiori e superiori del telaio. Per i membri inferiori del telaio:
- Selezionare i quattro spigoli inferiori. Verificare che la prima selezione corrisponda a quella dell'immagine, come indicato dal cursore.
- Impostare l'indicatore di orientamento nel modo illustrato.
- Selezionare 0,00 gr nel campo Angolo.
L'intento della progettazione è allineare le superfici interne dei canali ad L con il solido. Dato che i canali presentano uno spessore di 5 mm, occorre sfalsarli di altrettanti millimetri.
- Immettere -5 mm nei campi Offset orizzontale e Offset verticale.
- Fare clic su Applica. Viene visualizzata la finestra di dialogo Crea nuovo telaio.
- Fare clic su OK.
Per i membri superiori del telaio:

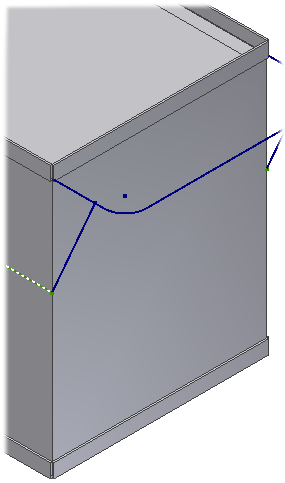

- Selezionare i quattro spigoli superiori. Assicurarsi di aver selezionato l'estremità sinistra della prima linea, come illustrato.
- Fare clic su Applica.
- Impostare la visualizzazione grafica sullo stile Ombreggiato.
