- Creare o importare una parte a parete sottile.
- Creare il profilo di appoggio in uno schizzo 2D tra le facce superiore e inferiore della parte a parete sottile. Suggerimento: Utilizzare un piano di lavoro di offset per la posizione schizzo.

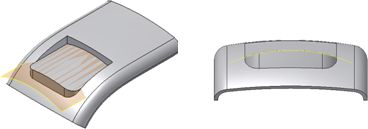

- Creare una superficie che si estende sull'intero schizzo, nella posizione in cui è necessario inserire il ripiano.
- Nella barra multifunzione fare clic sulla
Scheda Modello 3D
gruppo Parte in plastica
Appoggio
. - Verificare che l'impostazione nella casella della scheda Forma sia Tutte le facce. La freccia di direzione della sporgenza è simile alla freccia illustrata nell'immagine. (ad esempio di fronte al volume di scarico appropriato).
- Passare alla scheda Altro.
- Specificare Fino a superficie nella casella Opzioni ripiano della scheda Altro e selezionare la superficie.
- Fare clic su OK per completare l'appoggio con un ripiano a forma di superficie.
