Per creare un bordo a incastro

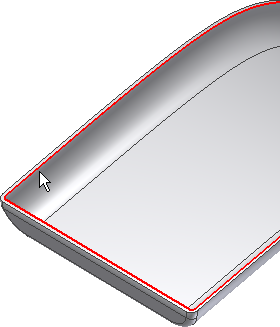

Ora si procederà con la creazione di una combinazione di bordo ad incastro e scanalatura per semplificare il posizionamento delle parti coincidenti in un assieme fisico. Orientare la vista verso l'interno della parte, come illustrato nell'immagine seguente.

1. Nella barra multifunzione fare clic sulla scheda Modello 3D gruppo Parte in plastica Bordo a incastro .
2. Verificare che il pulsante Bordo a incastro sia selezionato nella finestra di dialogo.
3. Nella scheda Forma:
   • Selezionare lo spigolo interno come Spigoli traiettoria.
   • Lasciare deselezionata l'opzione Estensioni percorso.
   • Fare clic sulla casella di percorso Direzione estrazione
   • Selezionare l'Asse Y nella cartella Origine per specificare la direzione di estrazione.

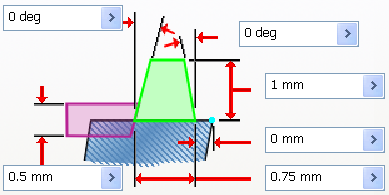

4. Nella scheda Bordo a incastro:
   • Per Angolo esterno, immettere 0 gr.
   • Per Angolo interno, immettere 0 gr.
   • Per Altezza immettere 1 mm.
   • Per Larghezza spalla, immettere 0 mm.
   • Per Larghezza immettere 0,75 mm.
   • Per Gioco, immettere 0,5 mm.

5. Fare clic su OK per creare il bordo ad incastro.

6. Nella cartella Corpi solidi del browser, scegliere le opzioni disponibili nel menu contestuale per disattivare la Visibilità del corpo superiore. Disattivare la visibilità del corpo inferiore. Orientare la vista verso l'interno della parte, come illustrato nell'immagine seguente.


   Usare quindi il comando Bordo a incastro per creare la scanalatura coincidente.

7. Fare clic sul comando Bordo a incastro.
8. Nella scheda Forma:
   • Verificare che il pulsante Scanalatura sia selezionato.
   • Selezionare lo spigolo interno come Spigoli traiettoria.
   •
     Lasciare deselezionata l'opzione Estensioni percorso.
   • Fare clic sulla casella di percorso Direzione estrazione
   • Selezionare l'Asse Y nella cartella Origine.

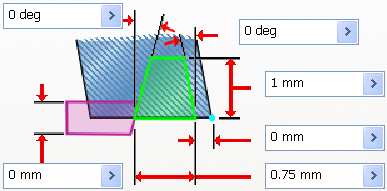

9. Nella scheda Scanalatura:
   • Per Angolo esterno, immettere 0 gr.
   • Per Angolo interno, immettere 0 gr.
   • Per Altezza immettere 1 mm.
   • Per Larghezza spalla, immettere 0 mm.
   • Per Larghezza immettere 0,75 mm.
   • Per Gioco , immettere 0 mm.

10. Fare clic su OK per creare la scanalatura.

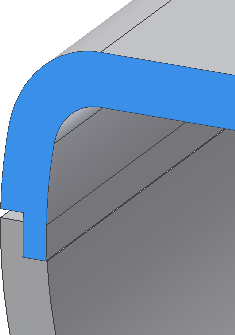

    Le lavorazioni di scanalatura e bordo ad incastro coincidenti vengono visualizzate nella seguente vista in spaccato.
