Aggiungere attrito e completare la relazione tra guida e rinforzo
- Nel browser, fare clic con il pulsante destro del mouse su Blade set.iam e scegliere Flessibile. L'impostazione Flessibile per l'assieme determina il posizionamento dell'assieme nella cartella del gruppo saldato. All'interno dell'assieme i vincoli vengono calcolati, e il vincolo tra il rinforzo e la lama determina l'aggiunta di un giunto Rivoluzione.
- Come citato in precedenza, fino ad ora all'assieme non è applicato alcun attrito. Il passaggio seguente impone attrito al giunto prismatico. Fare clic con il pulsante destro del mouse sul giunto prismatico tra la guida e il rinforzo e fare clic su Proprietà.
- Fare clic sulla scheda GDL 1. Fare clic sul comando Forza giunto
. Fare clic su Attiva forza giunto. Immettere un coefficiente di Attrito a secco di 0,1 e scegliere OK. - Aggiungere un vincolo per posizionare il componente Scottish Yoke rispetto all'assieme della manovella. Impostare la vista del browser su Modello, quindi espandere il nodo Blade set.iam.
- Espandere il nodo Scottish Yoke e fare clic sul comando Vincolo.
- Nel browser selezionare Work Plane3 nel componente Scottish Yoke.

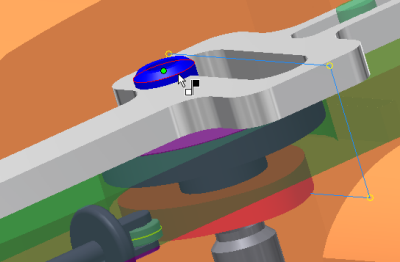

- Nell'area grafica selezionare uno spigolo circolare del componente rullo, appartenente all'assieme Cam crank. Viene inserito un giunto Punto-Piano per riflettere il vincolo.

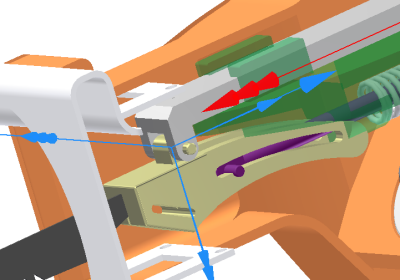

Il giunto Punto-Piano risultante ha cinque gradi di libertà e un vincolo. Questo livello di definizione è sufficiente per trasferire il movimento senza ipervincolare il modello. In Simulazione dinamica è possibile rilevare e risolvere i problemi dei componenti ipervincolati.
