Consente di impostare i valori di default per la creazione delle nuove parti.
Accesso
Opzionischeda Parte
Creazione schizzo alla creazione della parte
Imposta le preferenze per la creazione dello schizzo quando viene creato un nuovo file di parti. Selezionare una delle opzioni disponibili.
- Nessun nuovo schizzo
-
Disabilita la creazione automatica dello schizzo alla creazione di una parte.
- Schizzo sul piano X-Y
-
Imposta X-Y come piano dello schizzo quando viene creata una parte.
- Schizzo sul piano Y-Z
-
Imposta Y-Z come piano dello schizzo quando viene creata una parte.
- Schizzo sul piano X-Z
-
Imposta X-Z come piano dello schizzo quando viene creata una parte.
Costruzione
Superfici opache imposta l'opacità come visualizzazione predefinita per le superfici.
Le superfici create prima dell'impostazione dell'opzione sono traslucide, ma è possibile renderle opache. Fare clic con il pulsante destro del mouse su una superficie nel browser e selezionare Traslucido, oppure rimuovere il segno di spunta per ripristinare l'impostazione di default relativa all'aspetto delle superfici.
Attiva ambiente di costruzione
Consente di accedere all'ambiente di costruzione e alle opzioni di costruzione nelle finestre di dialogo di importazione.
Nascondi automaticamente geometrie di lavoro in linea
Nasconde automaticamente una geometria di lavoro incorporata in un'altra lavorazione. Selezionare la casella di controllo per utilizzare la funzione Nascondi automaticamente. Deselezionare la casella di controllo per disattivare la funzione Nascondi automaticamente.
Incorpora automaticamente geometrie di lavoro e lavorazioni di superficie
Imposta la preferenza per il controllo del funzionamento di default del browser.
- Selezionare la casella di controllo per incorporare automaticamente le geometrie di lavoro e le lavorazioni di superficie, ad esempio le lavorazioni di unione che incorporano le lavorazioni di superficie di input e i piani di lavoro che incorporano i punti di riferimento di input. Il risultato è un minore ingombro nel browser e una migliore comunicazione delle dipendenze delle lavorazioni.
Non è possibile disattivare il contrassegno fine parte tra lavorazioni incorporate senza condivisione, come ad esempio tra una lavorazione estrusa e il relativo schizzo incorporato.
- Eliminare il segno di spunta per disattivare l'incorporazione automatica delle lavorazioni di superficie e delle geometrie di lavoro. Ciò è utile al momento della creazione di più piani di lavoro, ognuno dei quali con un offset rispetto al piano di lavoro precedente, come ad esempio al momento della creazione di schizzi per i loft. L'incorporazione automatica può produrre una nidificazione profonda indesiderata dei nodi del browser.
Per usare il contrassegno fine parte per disattivare parzialmente le lavorazioni e non si desidera condividere le geometrie di lavoro e le lavorazioni di superficie, deselezionare la casella di controllo.

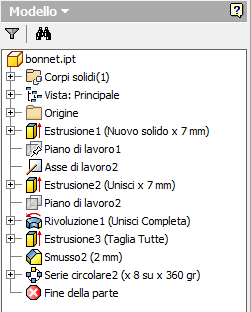

Visualizzazione di informazioni estese dopo il nome del nodo di lavorazione nel browser
Visualizza informazioni dettagliate sulle lavorazioni di parti nel browser.
Nomi estesi delle lavorazioni sono disponibili negli ambienti delle parti, delle parti in lamiera, di disegno e nella vista di modellazione di assiemi. Il formato o il contenuto delle stringhe non può essere modificato.
Grip 3D
Consente di impostare le preferenze per le opzioni di grip 3D.
- Abilita grip 3D
-
Selezionare la casella di controllo per abilitare i grip 3D. Deselezionare la casella di controllo per rimuovere interamente la funzionalità dei grip 3D, compresi i comandi di tutti i menu contestuali.
- Visualizza grip alla selezione
-
Selezionare la casella di controllo per visualizzare il grip al momento della selezione di una faccia o di uno spigolo di una parte in un file di parti (.ipt) o di assiemi (.iam). Il grip viene visualizzato quando la priorità di selezione viene impostata sulle facce e sugli spigoli, ed è possibile modificare la faccia mediante i grip 3D. Se si fa clic su un grip viene lanciato il comando Grip 3D. Deselezionare la casella di controllo per disattivare la visualizzazione del grip.
- Vincoli di quota
-
Specifica la modalità di risposta dei vincoli di quota quando le modifiche alla lavorazione causate dalla modifica di grip 3D sono incompatibili con i vincoli esistenti.
Non distendere mai impedisce che ad una lavorazione venga applicata una modifica di grip in una direzione che presenta una quota angolare o lineare definita.
Distendi se non c'è equazione impedisce che ad una lavorazione venga applicata una modifica di grip in una direzione definita da una quota angolare o lineare basata su un'equazione. Le quote senza equazioni non subiscono modifiche.
Distendi sempre consente la modifica di grip di una lavorazione, indipendentemente dall'applicazione di una quota lineare, angolare o basata su un'equazione.
Messaggio è simile all'opzione Distendi sempre, ma consente di visualizzare un messaggio di avviso se la modifica di grip influisce sulle quote lineari, angolari o basate su equazioni. Una volta accettate, le quote e le equazioni vengono distese e vengono entrambe aggiornate come valori numerici dopo la modifica di grip.
- Vincoli geometrici
-
Specifica la modalità di risposta dei vincoli geometrici quando le modifiche alla lavorazione causate dalla modifica di grip 3D sono incompatibili con i vincoli esistenti.
Non interrompere mai impedisce la modifica di grip di una lavorazione in caso di presenza di un vincolo.
Interrompi sempre consente di interrompere uno o più vincoli, per abilitare la modifica grip di una lavorazione anche in presenza di vincoli.
Messaggio è simile all'opzione Interrompi sempre, ma consente di visualizzare un messaggio di avviso se la modifica di grip interrompe uno o più vincoli.
Importa
Importa: consente di importare le impostazioni di Opzioni applicazione da un file .xml. Fare clic su Importa per visualizzare la finestra di dialogo Apri. Individuare il file desiderato, quindi fare clic su Apri.
Utilizza impostazioni correlate ad AutoCAD: fornisce un aspetto simile alle impostazioni di AutoCAD.
Utilizza impostazioni di Inventor: le impostazioni di default di Opzioni applicazione sono state installate.
Esporta
Consente di salvare le impostazioni correnti di Opzioni applicazione in un file XML. Fare clic su Esporta per visualizzare la finestra di dialogo Salva copia con nome. Selezionare una posizione per il file, digitare un nome di file, quindi fare clic su Salva.
Nota sulle posizioni di installazione di default per le operazioni di importazione ed esportazione:
Microsoft Windows 7 e Windows 8: Utenti\[login]\AppData\Local\Autodesk\Inventor [versione]\Preferences
