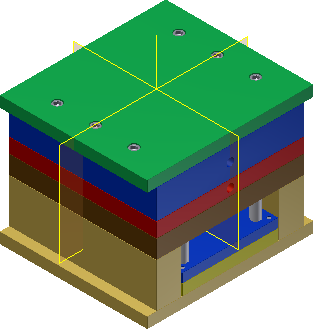

Posizionare uno stampo base definito dall'utente
| Accesso | |
|---|---|
Nella scheda Assieme stampo, gruppo Assieme stampo, fare clic su  Stampo base utente. |
|
Finestra di dialogo Stampo base utente
| Apri | Apre il file di assiemi selezionato di Inventor. |
| Opzioni | Consente di selezionare o deselezionare Aggiungi automaticamente vincoli. |
 Riferimento per il posizionamento |
Consente di selezionare un punto o uno spigolo per definire il posizionamento dello stampo base all'interno dell'assieme principale. |
| Profondità tasca punzone | Consente di definire la distanza tra il piano XY dell'assieme stampo base gruppo della base dello stampo e la faccia inferiore del layout. In alternativa, deselezionare la casella di controllo per utilizzare il valore calcolato dal software in base a quanto specificato in precedenza. |
| Ruota stampo base | Specifica l'angolo di rotazione dello stampo base. |
