Nella scheda Geometria, selezionare e denominare i punti di controllo nella parte di scheletro. I punti di controllo vengono utilizzati per posizionare il risultato iCopy quando viene inserito in un assieme. Tali punti devono essere punti della geometria (punti finali di linee, punti centrali di cerchi, ma non punti dello schizzo).
- Selezionare la scheda Geometria.
- Nella colonna Geometria, fare clic su Fare clic per aggiungere.

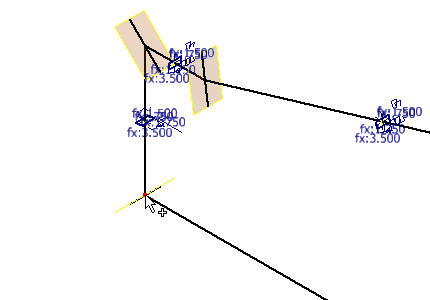

- Selezionare il punto nell'angolo inferiore sinistro del telaio.
- Nel campo Etichetta, immettere Lower left.
- Nella colonna Geometria, fare clic su Fare clic per aggiungere.

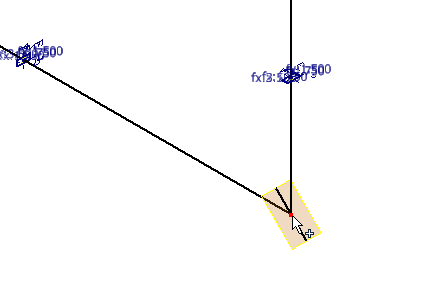

- Selezionare il punto nell'angolo inferiore destro del telaio.
- Nel campo Etichetta, immettere Lower right.
- Nella colonna Geometria, fare clic su Fare clic per aggiungere.

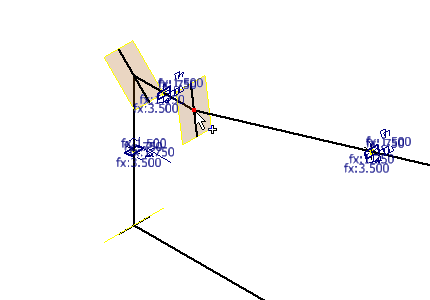

- Selezionare il punto all'estremità sinistra del membro del telaio centrale superiore.
- Nel campo Etichetta, immettere Upper left.
- Nella colonna Geometria, fare clic su Fare clic per aggiungere.

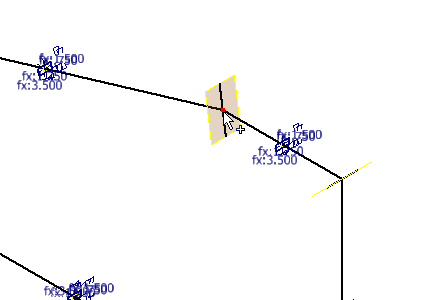

- Selezionare il punto all'estremità destra del membro del telaio centrale superiore.
- Nel campo Etichetta, immettere Upper right. Premere INVIO per accettare i valori immessi.
Nota: Per rimuovere un punto di riferimento dall'elenco, evidenziare i campi Geometria ed Etichetta, quindi premere CANC.
