Esecuzione di simulazioni

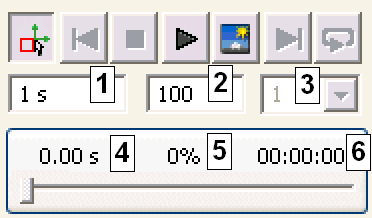

Il Simulatore contiene vari campi, tra cui:

1. Tempo finale
2. Immagini
3. Filtro
4. Tempo simulazione
5. Percentuale simulazione realizzata
6. Tempo reale del calcolo


   pannello di simulazione

Campo Tempo finale

Controlla il tempo totale disponibile per la simulazione.

Campo Immagini

Controlla il numero di immagini disponibili per la simulazione.

Campo Filtro

Controlla il passo di visualizzazione delle immagini. Se il valore è impostato a 1, vengono visualizzate tutte le immagini. Se il valore è impostato a 5, viene visualizzata un'immagine su cinque, e così via. Il campo può essere modificato quando è attiva la modalità simulazione ma non è in esecuzione alcuna simulazione.

Valore Tempo simulazione

Mostra la durata del movimento del meccanismo come osservabile con il modello fisico.

Valore Percentuale

Mostra la percentuale di completamento di una simulazione.

Valore Tempo reale del calcolo

Mostra la durata effettiva di esecuzione della simulazione. La durata dipende dalla complessità del modello e dalle risorse del computer.

Suggerimento: Fare clic sul comando di aggiornamento dello schermo per disattivare l'aggiornamento dello schermo durante la simulazione. In tal modo la simulazione viene eseguita senza rappresentazione grafica.

Prima di eseguire la simulazione, effettuare le seguenti modifiche.

Impostazione di una simulazione

1. Nel Simulatore, nel campo Tempo finale, immettere 0,5 s.
   Suggerimento: Utilizzare le descrizioni dei comandi per visualizzare i nomi dei campi nel Simulatore.
2. Nel campo Immagini, immettere 200. L'incremento del numero di immagini ottimizza i risultati visualizzati nell'output grafico.
3. Nel gruppo Simulazione, fare clic su Esegui.

   Quando il componente Motore si muove, gli altri componenti della catena cinematica reagiscono.

   Nota: Poiché non sono state ancora specificate forze di attrito o di smorzamento, il meccanismo non presenta perdite. Tra i componenti non viene creato automaticamente alcun attrito.
4. Se la simulazione è ancora in corso, fare clic su Interrompi nel pannello di simulazione.
5. Fare clic su Modalità di costruzione.

Come si può notare, l'esecuzione della simulazione non ha prodotto un movimento poiché la catena cinematica è incompleta. Nel capitolo seguente si completerà la costruzione e si attiverà il movimento.

Ulteriori informazioni	Posizione
Esercitazione	Simulazione - Nozioni fondamentali - Parte 2
