Parti 1 - Creazione di parti da file DWG.
- Categoria
-
Scambio di dati
- Tempo richiesto
-
10 minuti
- File delle esercitazioni usato
-
eBox2.dwg
Nota: Fare clic e leggere il file dell'esercitazione istruzioni di installazione inhttp://www.autodesk.com/inventorlt-tutorial-data-sets-2014 . Quindi, scaricare i set di dati dell'esercitazione e le istruzioni di installazione del file dell'esercitazione e installare i set di dati come indicato.
Importare due layer da un file DWG multi-layer per creare una parte estrusa semplice.

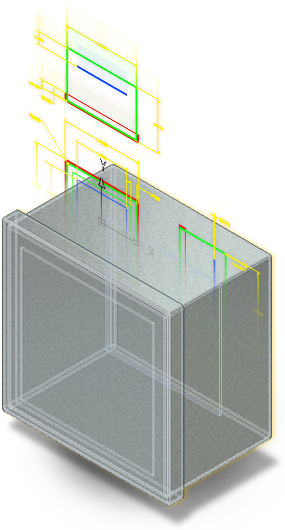

Questa è la prima parte dell'esercitazione, in cui si creeranno due modelli solidi di Autodesk Inventor LT a partire da un file DWG 2D.
Prerequisiti
- Conoscenza delle modalità di impostazione del percorso di lavoro e di navigazione nello spazio modello con i vari strumenti di visualizzazione disponibili.
- Per ulteriori informazioni, vedere l'argomento Introduzione della Guida in linea.
I layer importati contengono la geometria e le quote che definiscono lo schizzo da utilizzare per creare la parte estrusa.
Suggerimenti per la navigazione
- Utilizzare il pulsante Avanti o Indietro per passare alla pagina successiva o tornare a quella precedente.
