È possibile aprire file esistenti o crearne di nuovi utilizzando i modelli. Per visualizzare i modelli disponibili, fare clic sul menu dell'applicazione
Nuovo. Nella finestra di dialogo Nuovo file, i modelli con unità predefinite sono disponibili nei tipi di file dell'applicazione in uso. Le schede della finestra di dialogo contengono le diverse norme.
Un modello può contenere informazioni sulle proprietà quali i dati relativi alla parte e le viste del disegno. È possibile visualizzare le informazioni memorizzate all'interno di un file mediante la visualizzazione delle relative proprietà.
Cartelle di memorizzazione dei modelli
- Windows 7 e Windows 8®: C:\Utenti\Pubblica\Documenti\Autodesk\Inventor (numero versione)\Templates
Le sottocartelle della cartella Templates vengono visualizzate come schede della finestra di dialogo Apri nuovo file.
È possibile creare e salvare modelli personalizzati nella cartella Templates.
File di parti (.ipt)
Quando si apre un file di parti, si attiva l'ambiente delle parti. I comandi per le parti consentono di modificare gli schizzi, le lavorazioni e i corpi che vengono combinati per creare le parti. È possibile inserire una parte a corpo unico in un assieme e vincolarla nella posizione che occuperebbe una volta prodotto l'assieme. È possibile estrarre più file di parti da una parte multi-corpo.
La creazione della maggior parte delle parti inizia con uno schizzo. Uno schizzo è costituito dal profilo di una lavorazione e da qualsiasi tipo di geometria, ad esempio una traiettoria di sweep o un asse di rotazione, necessaria per creare la lavorazione.
Il modello di una parte consta di un insieme di lavorazioni. Se necessario, i corpi solidi di un file di parti multi-corpo possono condividere le lavorazioni. I vincoli di schizzo controllano le relazioni geometriche e determinano ad esempio se due elementi sono paralleli o perpendicolari. Le quote controllano le dimensioni. Tale metodo nel suo insieme viene definito modellazione parametrica. È possibile modificare i vincoli o i parametri di quota che determinano le dimensioni e la forma di un modello. L'effetto delle modifiche verrà visualizzato automaticamente.

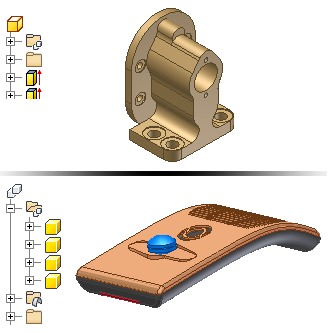

Nella metà superiore dell'immagine seguente viene illustrata una parte a corpo unico, mentre nella metà inferiore dell'immagine viene illustrata una parte multi-corpo. Osservare le diverse icone parte in ogni immagine.
File di disegno (.idw, .dwg)

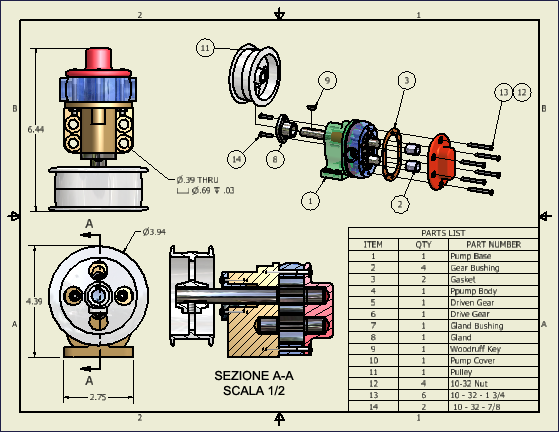

Una volta creato un modello, è possibile generare un disegno per documentare il progetto. Un disegno può includere le viste di un modello su uno o più fogli. È inoltre possibile aggiungere quote e altre annotazioni del disegno per documentare il modello.
I modelli da utilizzare come punto di partenza per i disegni presentano un'estensione di disegno standard (.idw o .dwg).
