Per produrre animazioni

Prima di eseguire le procedure di creazione di un'animazione:

  1. Aprire una parte di Autodesk Inventor LT.
  2. Ruotare o spostare la vista alla posizione iniziale desiderata nell'animazione.
  3. Attivare l'ambiente di Studio. Nella barra multifunzione fare clic sulla scheda Ambienti gruppo Inizia Inventor Studio .
  4. Attivare un'animazione. Nel browser, espandere il nodo Animazioni e fare doppio clic sull'icona accanto ad Animazione1 o su qualsiasi animazione elencata. Per cominciare una nuova animazione, fare clic con il pulsante destro del mouse sul nodo Animazioni, quindi selezionare Nuova animazione.

    In alternativa, aprire la Rappresentazione lineare animazione. L'ultima animazione viene attivata.

    Quando un'animazione è attivata, i comandi di animazione sono disponibili e Rappresentazione lineare animazione è visualizzata.

Flusso di lavoro dettagliato dell'animazione

Creazione di un'animazione

  1. Nella Rappresentazione lineare animazione, trascinare il dispositivo di scorrimento nella posizione in cui si desidera terminare la prima azione.
  2. Per creare un'inquadratura per l'animazione, impostare la vista nella posizione in cui l'inquadratura deve avere inizio. Fare clic con il pulsante destro del mouse e scegliere Crea inquadratura da vista.

    È possibile creare tutte le inquadrature desiderate.

  3. Per animare l'inquadratura, espandere il nodo Inquadrature nel browser, fare clic con il pulsante destro del mouse sull'inquadratura desiderata e selezionare Anima inquadratura.
  4. Nell'elenco delle inquadrature nella rappresentazione lineare, fare clic sull'inquadratura attiva dell'animazione.
  5. Nell'area grafica, impostare la vista nella posizione successiva dell'inquadratura, quindi fare clic sull'icona Aggiungi azione inquadratura nella rappresentazione lineare.
  6. Nella finestra Rappresentazione lineare, fare clic sul pulsante Espandi Editor azioni per visualizzare le barre di azione per tutte le azioni distinte dell'animazione e la struttura del browser di tutti gli elementi rappresentati dalle barre di azione.

    Per modificare l'inizio e la fine di un'azione, trascinare le estremità iniziale e finale di qualsiasi barra di azione.

    Per riposizionare un'azione nella riga, fare clic e trascinare la sezione centrale della barra. La durata non viene modificata. È possibile fare doppio clic su un'azione per visualizzare la relativa finestra di dialogo per la modifica.

  7. Dopo avere apportato le modifiche desiderate all'impostazione dell'animazione, fare clic su Comprimi Editor azioni, quindi fare clic su Vai all'inizio. Fare clic su Riproduci animazione per visualizzare l'animazione con i tempi iniziali modificati.

    Se necessario, è possibile modificare di nuovo le barre di azione.

  8. Con il tempo corrente impostato alla fine dell'animazione, avviare la sequenza successiva e ripetere i passaggi per definire l'azione.
  9. Al termine, fare clic su Vai all'inizio e riprodurre l'intera animazione. È possibile usare l'Editor azioni per effettuare le regolazioni finali.
  10. L'animazione viene salvata automaticamente nella cartella Animazioni nel browser.
  11. Usare Rendering animazione per creare un file .avi. È possibile eseguire il rendering dell'animazione senza apportare modifiche oppure utilizzare i comandi degli stili per migliorare l'animazione. Per ulteriori informazioni sull'uso degli Stili superficie e dei comandi Stili scena, vedere Creazione di immagini di rendering.

Flussi di lavoro per i comandi di animazione

Rappresentazione lineare animazione

Consente di controllare i tempi di tutte le azioni dell'animazione e di riprodurre l'animazione.

  1. Spostare il dispositivo di scorrimento nella posizione temporale desiderata per l'azione nella rappresentazione lineare.
  2. Nell'area grafica definire l'azione di animazione usando i vari comandi di Studio.
  3. Per inserire più azioni nell'animazione, ripetere i passaggi 1 e 2 fino ad ottenere il risultato desiderato.
  4. Fare clic su Espandi Editor azioni per visualizzare le barre di azione per tutte le azioni distinte dell'animazione. Il browser della rappresentazione lineare contiene la struttura di tutti gli elementi rappresentati dalle barre di azione.

    L'indicatore temporale corrente è l'elemento situato al livello più alto. È possibile trascinare tale indicatore in una posizione diversa. In tal caso, l'animazione verrà aggiornata di conseguenza.

    Per modificare l'ora di inizio di un'azione, selezionare la barra di azione e trascinare la maniglia iniziale o finale alla posizione temporale desiderata. Non è necessario che la posizione coincida con l'indicatore temporale corrente.

  5. È possibile copiare e incollare le azioni della stessa riga o dello stesso tipo in una posizione temporale diversa nella rappresentazione lineare. Le azioni vengono incollate una dietro l'altra. Trascinare la barra di azione per creare intervalli tra un'azione e l'altra.

  6. Dopo avere apportato le modifiche desiderate all'impostazione dell'animazione, fare clic su Comprimi Editor azioni, quindi fare clic su Vai all'inizio. Fare clic su Riproduci animazione per visualizzare l'animazione con i tempi iniziali modificati.

    Se necessario, è possibile modificare di nuovo le barre di azione.

Suggerimento: La finestra della rappresentazione lineare dell'animazione è pseudo-agganciata alla finestra dell'applicazione Inventor. Quando viene spostata una finestra, l'altra rimane nella sua posizione. Fare doppio clic sulla barra del titolo della finestra per riposizionare la finestra della rappresentazione lineare dell'animazione all'interno della finestra dell'applicazione.

Anima parametri

Consente di animare i valori di uno o più parametri. È disponibile solo per i file che contengono parametri utente.

  1. Nella barra multifunzione fare clic sulla scheda Rendering gruppo Gestisci Parametri preferiti e selezionare i parametri che si desidera animare come preferiti. I parametri vengono aggiunti alla cartella Preferiti animazione.
  2. Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Anima rappresentazione lineare. Trascinare il dispositivo di scorrimento nella posizione in cui si desidera terminare la prima azione.
  3. Nel browser, fare clic sulla cartella Preferiti animazione per espanderla.

    Fare clic con il pulsante destro del mouse sul parametro da animare e selezionare Anima parametri. Vengono elencati tutti i parametri definiti dall'utente contenuti nel file attivo. I parametri utente precedentemente animati vengono memorizzati nella cartella Preferiti animazione.

  4. Nella finestra di dialogo Anima parametri, immettere un valore per il tempo finale.

    Nella scheda Accelerazione, impostare la velocità, oppure selezionare Velocità costante in modo da ottenere una velocità costante per l'intera durata dell'azione di animazione.

  5. Fare clic su OK.
  6. Se lo si desidera, eseguire il rendering dell'animazione, specificando lo stile di illuminazione, lo stile di scena e l'inquadratura da utilizzare.

Metodo alternativo di azione veloce:

Spostare il dispositivo di scorrimento della rappresentazione lineare.

  1. Espandere la cartella Preferiti animazione e fare doppio clic su un nodo di parametro.
  2. Viene creata un'azione per il parametro, dall'ultima azione, e viene visualizzato il valore corrente del parametro.
  3. Nella finestra di dialogo di modifica dei parametri, immettere un nuovo valore per il vincolo, quindi fare clic sul segno di spunta per accettare il valore immesso.

Anima inquadratura

Consente di specificare un'inquadratura esistente o di crearne una nuova e di definire il percorso e il tempo di riproduzione.

  1. Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Anima rappresentazione lineare.
  2. Nell'area grafica, ruotare o spostare il modello nella posizione in cui si desidera iniziare l'animazione. È possibile utilizzare i comandi Zoom e Pan.
  3. Per creare un'inquadratura:
    • Mediante il comando Ruota vista impostare la vista per l'inizio dell'animazione.
    • Fare clic con il pulsante destro del mouse sull'area grafica, quindi fare clic su Crea inquadratura da vista oppure fare clic con il pulsante destro del mouse sull'icona del browser accanto ad Inquadrature e fare clic su Crea inquadratura da vista.
  4. Per usare un'inquadratura esistente:
    • Nel browser, espandere Inquadrature e fare clic con il pulsante desto del mouse su un'inquadratura esistente, quindi fare clic su Anima inquadratura.
    • Nella finestra di dialogo Rappresentazione lineare animazione, selezionare un'inquadratura nell'elenco. Usare il comando Ruota vista per modificare la vista.
    • Fare clic su Aggiungi azione inquadratura per impostare l'inquadratura sulla vista corrente e aggiungere una barra di azione per tale posizione.
  5. Spostare il dispositivo di scorrimento nella posizione in cui si desidera terminare l'azione.
  6. Nella barra multifunzione fare clic sulla scheda Rendering gruppo Anima Inquadratura e definire l'azione inquadratura.

    Se si desidera ottenere un effetto di piattaforma girevole, selezionare l'opzione Piattaforma girevole nella scheda corrispondente.

    Nella scheda Accelerazione, selezionare Velocità costante.

  7. Al completamento dell'animazione dell'inquadratura, è possibile visualizzare l'animazione con la prospettiva dell'inquadratura selezionata oppure da un'altra prospettiva. Dall'elenco Rappresentazione lineare animazione, selezionare l'inquadratura per visualizzare l'animazione in un'inquadratura specifica. Selezionare l'inquadratura corrente per visualizzare l'animazione ed il movimento dell'inquadratura da un'altra prospettiva.
Nota: è possibile copiare e incollare un'inquadratura nella stessa animazione. La copia viene posizionata accanto all'originale nello stato selezionato, pronta per essere spostata e modificata.

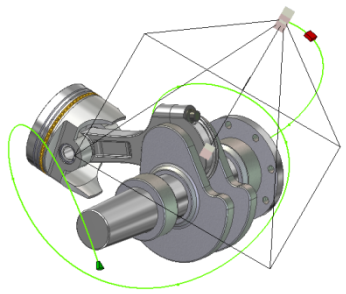

Anima inquadratura lungo una traiettoria

È possibile creare attraversamenti o panoramiche di prodotto. Per animare un'inquadratura lungo una traiettoria è necessario eseguire le seguenti operazioni:

  1. Creare una parte che contenga uno schizzo 2D o 3D. La geometria dello schizzo della traiettoria deve essere contigua e senza interruzioni.
  2. Passare all'ambiente di Inventor Studio.
  3. Attivare il comando Rappresentazione lineare animazione.
  4. Nella rappresentazione lineare, spostare il dispositivo di scorrimento alla posizione temporale in cui si conclude l'animazione della traiettoria dell'inquadratura.
  5. Nel browser della scena, fare clic con il pulsante destro del mouse sull'inquadratura da animare e fare clic su Anima inquadratura.
  6. Nella finestra di dialogo Anima inquadratura, fare clic su Definizione.
  7. Nella finestra di dialogo Inquadratura, specificare se la destinazione dell'inquadratura è fissa, flottante o se viaggia lungo una traiettoria. Se la destinazione segue una traiettoria, usare il comando di selezione per specificare lo schizzo della traiettoria.
  8. Nella finestra di dialogo Inquadratura, specificare se la posizione dell'inquadratura è fissa, flottante o se viaggia lungo una traiettoria. Se la posizione dell'inquadratura segue una traiettoria, usare il comando di selezione per specificare lo schizzo della traiettoria.
    Nota: La geometria della traiettoria di destinazione e quella di posizione devono costituire due entità diverse.
  9. Poiché la traiettoria è selezionata, è possibile specificare le posizioni di inizio e di fine lungo la traiettoria dell'inquadratura o della destinazione. Dopo aver selezionato la traiettoria, è possibile trascinare i punti di manipolazione finali, il triangolo (punto iniziale) e il quadrato (punto finale) lungo la traiettoria che limita l'inquadratura o la corsa di destinazione.
  10. Specificare eventuali ulteriori impostazioni necessarie.
  11. Eseguire il rendering dell'animazione usando l'opzione di rendering di anteprima. I risultati dell'animazione vengono visualizzati rapidamente senza gli effetti dell'illuminazione. Effettuare le regolazioni necessarie, quindi eseguire un rendering ombreggiato.

Anima luce

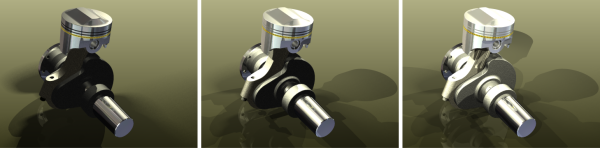

È possibile animare stili illuminazione, luci singole negli stili e luci locali. Le luci animate vengono visualizzate nel browser dell'animazione. Durante l'animazione delle luci sono disponibili alcuni parametri, quali la posizione, la destinazione (solo riflettore), il colore e così via. Come con altri oggetti animati, è possibile modificare l'azione della luce animata nella rappresentazione lineare dal menu contestuale o facendo doppio clic sulla barra di azione inclusa nella rappresentazione lineare.

Animazione di uno stile illuminazione

  1. Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Anima rappresentazione lineare.
  2. Impostare il dispositivo di scorrimento della rappresentazione lineare alla posizione temporale finale per lo stile illuminazione animato.
  3. Fare clic con il pulsante destro del mouse su Stile illuminazione, quindi fare clic su Anima luce. Viene visualizzata la finestra di dialogo Anima luce.
  4. Fare clic su Definizione. Modificare la posizione dello stile illuminazione. La posizione rappresenta il punto finale dell'azione di animazione. Ad esempio, se uno stile illuminazione viene spostato dal punto A al punto B, modificare la posizione in modo che la luce sia al punto B.
  5. Nella finestra di dialogo, modificare le impostazioni relative al tempo di animazione secondo necessità.
  6. Nella scheda Accelerazione, selezionare Velocità costante o un'impostazione appropriata per l'azione di animazione.
  7. Fare clic su OK per completare la compilazione della rappresentazione lineare.
  8. Una volta completata l'animazione dello stile illuminazione, è possibile visualizzare l'animazione usando i controlli di riproduzione della rappresentazione lineare o eseguendo il rendering di anteprima dell'animazione.

Anima luce nello stile

  1. Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Anima rappresentazione lineare.
  2. Impostare il dispositivo di scorrimento della rappresentazione lineare alla posizione temporale finale per la luce animata.
  3. Nel browser della scena, fare clic con il pulsante destro del mouse sulla luce, quindi fare clic su Anima luce. Viene visualizzata la finestra di dialogo Anima luce.
  4. Fare clic su Definizione. Modificare la posizione della luce. La posizione rappresenta il punto finale dell'azione di animazione. Ad esempio, se una luce viene spostata dal punto A al punto B, modificare la posizione in modo che la luce sia al punto B.
  5. Nella finestra di dialogo, modificare le impostazioni relative al tempo di animazione secondo necessità.
  6. Nella scheda Accelerazione, selezionare Velocità costante o un'impostazione appropriata per l'azione di animazione.
  7. Fare clic su OK per completare la compilazione della rappresentazione lineare.
  8. Una volta completata l'animazione della luce, è possibile visualizzare l'animazione usando i controlli di riproduzione della rappresentazione lineare o eseguendo il rendering di anteprima dell'animazione.
Nota: È possibile copiare e incollare una luce nella stessa animazione. La copia viene posizionata accanto all'originale nello stato selezionato, pronta per essere spostata e modificata.

Anima luce locale

  1. Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Anima rappresentazione lineare.
  2. Impostare il dispositivo di scorrimento della rappresentazione lineare alla posizione temporale finale per la luce locale animata.
  3. Nella cartella Luci locali del browser della scena, fare clic con il pulsante destro del mouse sulla luce locale, quindi fare clic su Anima luce. Viene visualizzata la finestra di dialogo Anima luce.
  4. Fare clic su Definizione. Modificare la posizione della luce locale. La posizione rappresenta il punto finale dell'azione di animazione. Ad esempio, se una luce viene spostata dal punto A al punto B, modificare la posizione in modo che la luce sia al punto B.
  5. Nella finestra di dialogo, modificare le impostazioni relative al tempo di animazione secondo necessità.
  6. Nella scheda Accelerazione, selezionare Velocità costante o un'impostazione appropriata per l'azione di animazione.
  7. Fare clic su OK per completare la compilazione della rappresentazione lineare.
  8. Una volta completata l'animazione della luce locale, è possibile visualizzare l'animazione usando i controlli di riproduzione della rappresentazione lineare o eseguendo il rendering di anteprima dell'animazione.

Esercitazione di animazione
