Come ruotare un piano di sezione tramite gizmo

Come ruotare un piano di sezione tramite gizmo

1. Fare clic sulla scheda Strumenti sezione gruppo Modalità Piani .
2. Fare clic sull'elenco a discesa Piano corrente nel gruppo Impostazioni piani, quindi selezionare il piano che si desidera utilizzare, ad esempio Piano 3.

   Tale piano diventa il piano corrente.

3. Fare clic sulla scheda Strumenti sezione gruppo Trasforma Ruota .

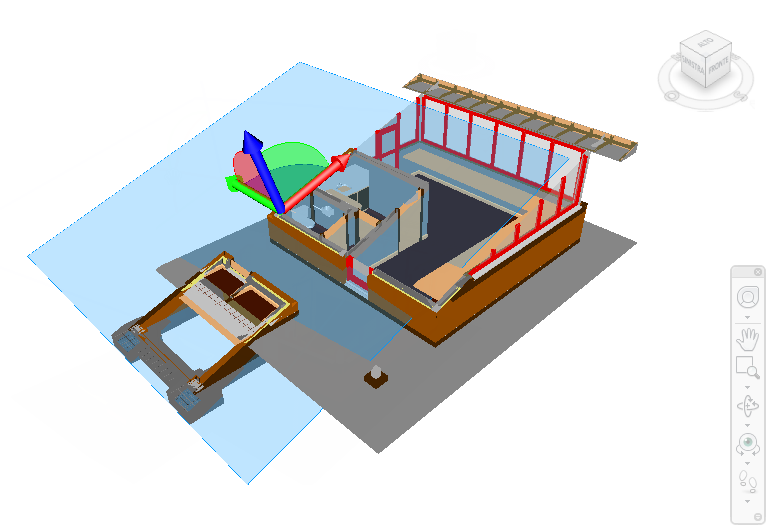

4. Trascinare il gizmo per ruotare il piano corrente come desiderato.
   Suggerimento: Gli archi perpendicolari ruotano il piano corrente e il gizmo. L'arco parallelo ruota solo il gizmo. I bracci spostano solo il gizmo.
