Taglio dei muri ad arco

È possibile tagliare aperture quadrate o rettangolari nei muri ad arco modificando il prospetto del muro. Vedere Modifica del profilo di un muro.

1. In una vista 3D o di prospetto, selezionare un muro ad arco.
2. Fare clic sulla scheda Modifica | Murigruppo Modifica muroMuro.

   Viene attivato lo strumento Rettangoli.

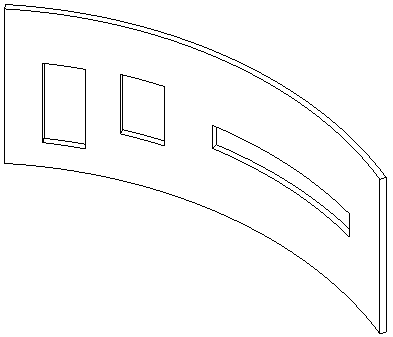

3. Disegnare aperture rettangolari nel muro ad arco.

4. Al termine, fare clic sul gruppo SelezionaModifica.

Quando si disegnano delle aperture, vengono visualizzate delle quote permanenti. Se per un muro è stato impostato un vincolo di altezza ad un livello, vengono visualizzate le quote del vincolo di altezza e del vincolo di base. Se il vincolo di altezza è esplicito, verranno visualizzate solo le quote del vincolo di base.
