- Quando si definisce una forma per un muro che non appare né orizzontale né verticale nelle viste di pianta, è necessario disegnare una linea di sezione parallela al muro prima di dare inizio al disegno nel prospetto. Viene visualizzata la finestra di dialogo Vai a vista. Revit LT suggerisce la vista di sezione come vista ottimale per la modifica del disegno.
- Nel corso della modifica del profilo prospettico di un muro associato ad un altro elemento, vengono ripristinate temporaneamente la forma e l'altezza originali del muro. Ad esempio, per il profilo di un muro associato ad un tetto viene ripristinata l'altezza non collegata impostata prima dell'associazione al tetto. Di conseguenza, il muro potrebbe non trovarsi a un'altezza adeguata per modificare il profilo prospettico. Per modificare l'altezza non collegata, fare clic sulla tavolozza Proprietà.
Quando si modifica il profilo in prospetto, una volta terminato il disegno la parte superiore e inferiore del muro vengono associate soltanto nei punti in cui le linee orizzontali coincidono con i piani di riferimento del disegno.

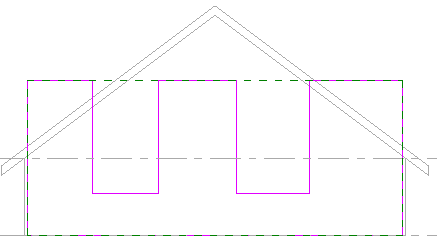

Profilo disegnato campione. Notare che le linee superiori del disegno coincidono con i piani di riferimento.

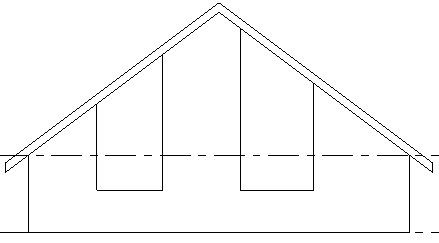

Muro completato, associato al tetto. Le linee orizzontali non corrispondenti a piani di riferimento non vengono associate.
