Creazione di una vista di dettaglio non rettangolare

  1. In un progetto, fare clic sulla scheda Vistagruppo Crea elenco a discesa Dettaglio (Disegno).
  2. Nel GUID-A764EA7A-FE26-469B-857C-F3A70812FC34.htm#WS1A9193826455F5FF219F8B8B1249CF2CB82-5A0A, selezionare il tipo di dettaglio che si desidera creare: un particolare di dettaglio o un dettaglio della vista (una vista di dettaglio dello stesso tipo della vista superiore).

    Vedere Tipi di dettaglio.

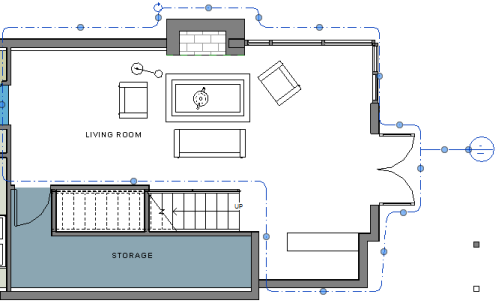

  3. Utilizzare gli strumenti dei gruppi Modifica e Disegna per disegnare la vista di dettaglio.

    Vedere GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931.

  4. Al termine dell'operazione, fare clic su (Termina modalità di modifica).
    Nota: Se si desidera ripristinare la forma rettangolare di un dettaglio modificato, selezionarlo e fare clic sulla scheda Modifica | <tipo di vista> gruppo Modalità Ripristina ritaglio.
  5. Per visualizzare la vista di dettaglio, fare doppio clic sull'estremità del dettaglio .

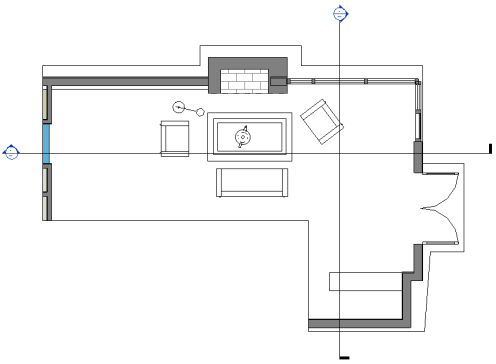

    La vista di dettaglio viene visualizzata nell'area di disegno.
