Quando si posizionano le viste su una tavola, è possibile allinearne i titoli. L'allineamento viene mantenuto anche se le dimensioni della finestra cambiano.
Nota: Questo metodo di allineamento delle viste su una tavola non può essere utilizzato con gli abachi.
Come allineare le viste su una tavola
- In un progetto, aggiungere due o più viste ad una tavola.
Per ulteriori informazioni, vedere Aggiunta di viste ad una tavola.
- Trascinare una vista nella posizione desiderata sulla tavola.
- Se lo si desidera, modificare la lunghezza della linea orizzontale visualizzata nel titolo della vista.
Per ulteriori informazioni, vedere Modifica del titolo di una vista su una tavola.
- Trascinare la seconda tavola nella posizione desiderata.

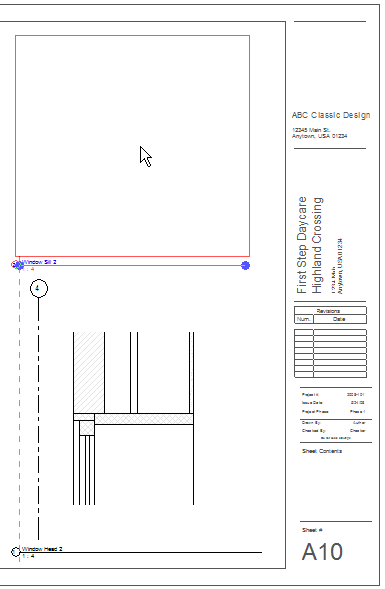

In Revit LT, quando il titolo della vista della seconda tavola è allineato verticalmente od orizzontalmente con il titolo della vista della prima tavola, viene visualizzata una linea tratteggiata.
Esempio
- (Facoltativo) Ancorare le viste sulla tavola.
Per ulteriori informazioni, vedere Ancoraggio di una vista su una tavola.
