È possibile aggiungere rinforzi a fungo per rinforzare un pavimento strutturale in corrispondenza delle posizioni dei pilastri. A questo scopo, disegnare un secondo pavimento strutturale più piccolo.
- Aprire una vista di pianta che contenga un pavimento strutturale posto sopra ad un pilastro.
- Nella barra multifunzione, fare clic su Pavimento strutturale.
- Scheda Struttura
gruppo Strutturamenu a discesa Pavimento
Pavimento:strutturale - Scheda Architetturagruppo Costruiscimenu a discesa PavimentoPavimento: Strutturale
Come selezionare questa opzione
- Scheda Struttura

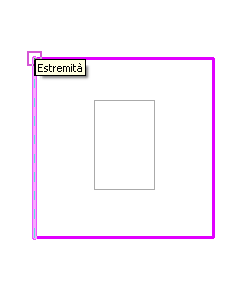

- Fare clic sulla scheda Modifica | Crea contorno pavimentogruppo DisegnaLinea di contorno e utilizzare gli strumenti di disegno appositi per completare il rinforzo a fungo (vedere GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931). Il disegno deve formare un perimetro chiuso o un vincolo esterno.
- Al termine, fare clic su Modifica | Crea contorno pavimentogruppo ModalitàTermina modalità di modifica.
- Visualizzare il rinforzo a fungo in una vista di prospetto o di sezione trasversale.
- Selezionare il nuovo rinforzo a fungo.
- Fare clic con il pulsante destro del mouse sul nuovo rinforzo a fungo e selezionare Proprietà.
- Nella tavolozza Proprietà, impostare i parametri dei vincoli del rinforzo a fungo in modo che si trovi in corrispondenza della quota altimetrica corretta nel modello.
- Fare clic su Applica.
- Se necessario, unire la geometria degli elementi. Vedere Unione della geometria.
