Conflitto tra varianti

Problema: questo messaggio viene visualizzato in un disegno in presenza di conflitti tra locali del modello principale e locali di una variante di progetto secondaria.

Ad esempio, se il modello principale contiene locali e si posizionano altri locali nello stesso punto in una variante di progetto, i contorni dei locali del modello principale potrebbero sovrapporsi a quelli della variante di progetto.

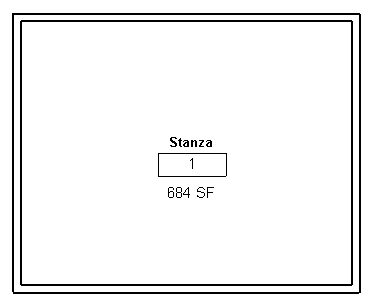

Si supponga, ad esempio, che nel modello principale sia presente il seguente locale.

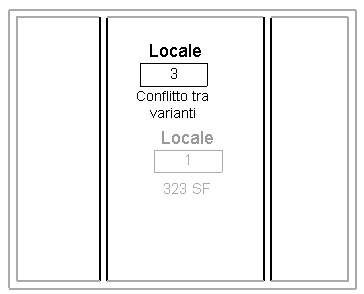

Quando si aggiunge un locale ad una variante di progetto, in prossimità dell'etichetta viene riportata un'indicazione di conflitto tra varianti.

Nota: Se è stato creato un abaco dei locali, il conflitto tra varianti viene visualizzato anche nella colonna Area locale dell'abaco.

Per determinare la causa del conflitto tra varianti, selezionare l'etichetta di locale nella vista di pianta o in un abaco dei locali, quindi selezionare la cella all'interno di una riga per cui è segnalato un conflitto. Fare clic sulla scheda Modifica | Etichette localigruppo Avviso (Mostra avvisi correlati). Viene visualizzato un avviso che è possibile ampliare per leggere la descrizione del conflitto e informazioni utili su possibili rimedi.

Soluzione: in genere per risolvere i conflitti tra varianti relativi a locali è necessario aggiungere al gruppo di varianti di progetto il locale del modello principale in conflitto. In questo modo il locale viene rimosso dal modello principale risolvendo il conflitto. Vedere Spostamento di elementi dal modello principale ad un gruppo di varianti di progetto.
