La quotatura del disegno automatica è disattivata per default. Viene visualizzata se nella famiglia è presente almeno una quota con testo etichetta.
Nell'immagine seguente è mostrata l'aggiunta di una quota senza testo etichetta alla geometria.
Non è visibile alcuna quota automatica del disegno.
Come attivare la visibilità delle quote automatiche del disegno
- In modalità di disegno, fare clic sulla scheda Vista
gruppo Grafica
(Visibilità/Grafica), oppure digitare VG. - Nella scheda Categorie di annotazioni della finestra di dialogo Sostituzioni visibilità/grafica, espandere la categoria Quote, selezionare Quote e quindi selezionare Quotatura del disegno automatica.
- Fare clic su OK.
- Posizionare una quota e assegnarle un testo etichetta.
Viene visualizzata la quotatura del disegno automatica.
È stato così definito il posizionamento di ciascuna linea della geometria rispetto ai piani di riferimento o ad altre linee di disegno.Revit LT

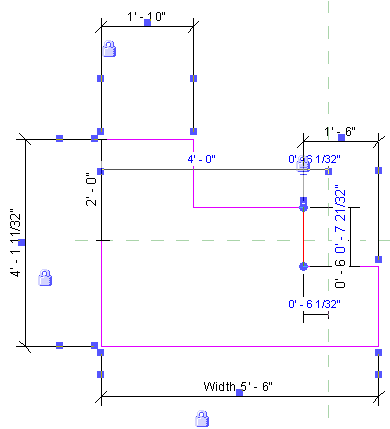

Man mano che si aggiungono quote bloccate, le quote automatiche del disegno vengono sostituite, come mostrato in figura.
