Applicazione di vincoli alla geometria della famiglia

Mano a mano che si aggiunge geometria alla famiglia di componenti, è necessario vincolare la geometria al contesto parametrico creato in precedenza. Per risultati ottimali, i disegni della geometria dovranno essere vincolati ai piani di riferimento che governano le relazioni parametriche.

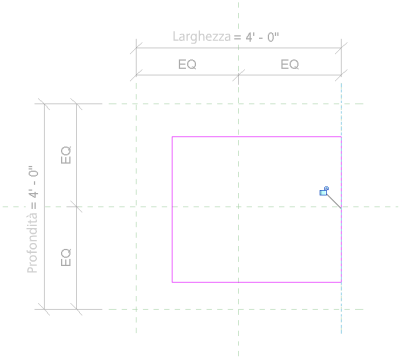

Per vincolare il disegno di un elemento di geometria durante la creazione, utilizzare lo strumento Allinea e selezionare il piano di riferimento e la linea di disegno per definire il vincolo. Quando viene visualizzato il simbolo di blocco, fare clic su di esso per bloccare il vincolo. Se il vincolo viene provvisto di etichetta, il parametro creato dal vincolo consentirà l'adattamento della geometria alle modifiche apportate al parametro.
