È possibile che una vista di grandi dimensioni non possa essere visualizzata in un'unica tavola. In questi casi, è necessario creare più tavole, dividere la vista in più parti e visualizzare ciascuna parte su ciascuna tavola. Ricorrere a questo metodo anche nei casi in cui la lunghezza o la larghezza di una vista siano superiori a quelle della tavola e si desideri visualizzare le diverse parti della vista affiancate nella stessa tavola.
Per risolvere questi problemi, utilizzare le viste dipendenti come illustrato di seguito.
Per dividere una vista tra più tavole
- In un progetto, creare e preparare la vista da dividere in più parti.
Aggiungere tutte le annotazioni, i dettagli, le quote e le altre informazioni richieste. Per ulteriori informazioni, vedere GUID-75DFA31F-1733-48C9-9856-1F323C0AE0E4.htm#WS1A9193826455F5FF-75C1F7C3124F51CCBD1-4E50.
- Creare viste dipendenti.
Per ulteriori informazioni, vedere Creazione di viste dipendenti.
- In ogni vista dipendente, utilizzare le regioni di taglio per selezionare la parte del modello da visualizzare nella vista e le annotazioni da includere. Se nella vista dipendente vengono visualizzati elementi del modello o annotazioni indesiderati, fare clic con il pulsante destro del mouse sull'elemento e scegliere Nascondi da vista
Elementi. - Nella vista primaria, inserire linee di corrispondenza per indicare i punti in cui la vista è stata divisa.
Per ulteriori informazioni, vedere Aggiunta di linee di corrispondenza per viste dipendenti.
- In ogni vista dipendente, utilizzare le regioni di taglio per selezionare la parte del modello da visualizzare nella vista e le annotazioni da includere. Se nella vista dipendente vengono visualizzati elementi del modello o annotazioni indesiderati, fare clic con il pulsante destro del mouse sull'elemento e scegliere Nascondi da vista
- Creare le tavole su cui posizionare le viste dipendenti.
Per ulteriori informazioni, vedere Aggiunta di una tavola.
- Aggiungere le viste dipendenti alle rispettive tavole.
Per ulteriori informazioni, vedere Aggiunta di viste ad una tavola.
- (Facoltativo) Aggiungere i riferimenti di vista alla vista primaria.
I riferimenti di vista indicano la tavola su cui ciascuna vista dipendente è visualizzata. Per istruzioni, vedere Come spostarsi tra la vista primaria e le viste dipendenti.

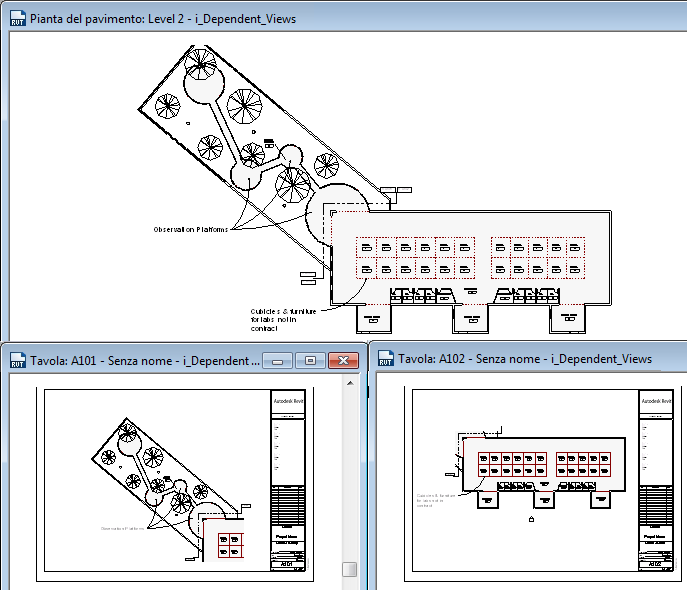

Esempio
