Modifica di profili prospettici di muri strutturali

1. Nell'area di disegno, selezionare un muro.
2. Fare clic sulla scheda Modifica | Murigruppo Modalità Modifica profilo.

   Se si seleziona un muro in una vista di pianta, viene visualizzata la finestra di dialogo Vai a vista. Selezionare una vista di prospetto e fare clic su Apri vista.

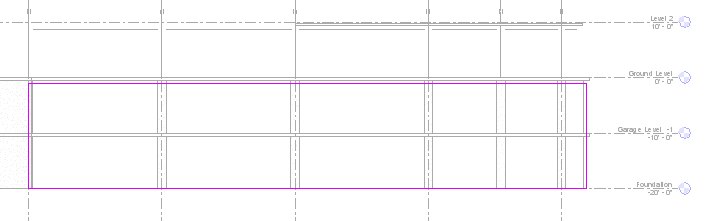

   Muri visualizzati come linee di modello

3. Modificare il muro come desiderato:
   • Eliminare le linee e disegnare una forma totalmente diversa.
   • Dividere le linee esistenti e aggiungere degli archi.
   • Disegnare aperture o fori.

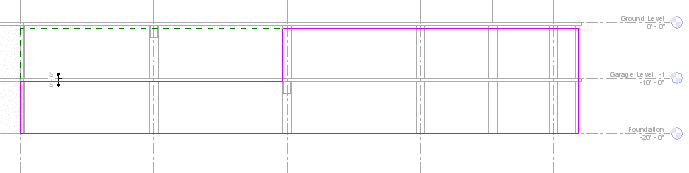

     Muro modificato

   Suggerimento: Durante la modifica del rettangolo, vengono visualizzati dei piani di riferimento che indicano la forma e la dimensione originale del muro. Se le linee disegnate eseguono uno snap ai piani di riferimento, le estremità delle linee si allineano automaticamente a tali piani, a meno che non vengano sbloccate in modo esplicito. Se si sbloccano le linee disegnate, è possibile modificarle indipendentemente dai piani di riferimento. Se si esce dalla modalità di disegno con le linee disegnate ancora allineate e si sposta un punto di controllo del piano di riferimento, le linee si spostano insieme al piano.

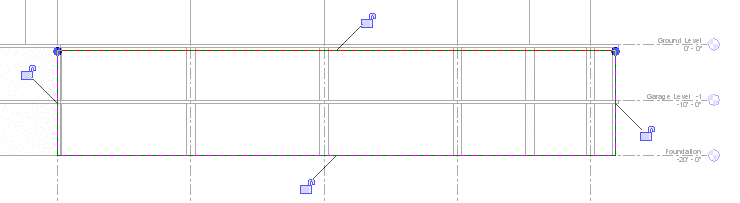

   Linee di disegno sbloccate

4. Fare clic sulla scheda Modifica | Muri > Modifica profilogruppo ModalitàTermina modalità di modifica.


   Muro modificato visualizzato in 3D

Nota: Per ripristinare la forma originale del profilo di un muro modificato, selezionare il muro e fare clic sulla scheda Modifica | Murigruppo ModalitàReimposta profilo.
