Coordinata punto

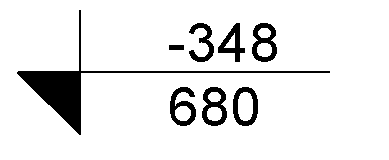

Le coordinate punto consentono di riportare le coordinate nord/sud e est/ovest dei punti di un progetto.

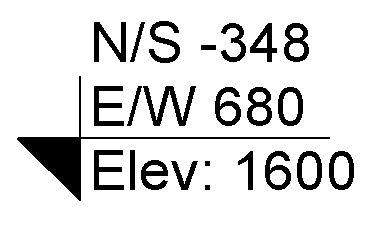

Insieme alle coordinate, è possibile visualizzare la quota altimetrica di un punto selezionato e il testo dell'indicatore.

Le coordinate sono relative al sistema di coordinate condivise.

Le coordinate di un punto possono essere collocate in corrispondenza di pavimenti, muri, superfici topografiche e linee di contorno. È inoltre possibile inserire coordinate punto in superfici non orizzontali e in bordi non piani. Le quote altimetriche e le coordinate dei punti possono essere inserite e visualizzate nelle stesse posizioni.

Per inserire le coordinate di un punto:

  1. Fare clic sulla scheda Annotagruppo Quota (Coordinata punto).
  2. Nel Selettore di tipo, selezionare il tipo di coordinata del punto da inserire.
  3. Nella barra delle opzioni, selezionare o deselezionare la casella di controllo Linea direttrice. Se Linea direttrice è selezionata, è possibile selezionare Spalla per aggiungere una curvatura alla linea direttrice della quota altimetrica punto.
  4. Per visualizzare la quota altimetrica insieme alle coordinate del punto:
    1. Nella tavolozza Proprietà, fare clic su (Modifica tipo).
    2. In Testo, selezionare Includi quota altimetrica.
  5. Selezionare il bordo di un elemento o un punto su una superficie topografica.

    Quando si sposta il cursore su un elemento su cui è possibile inserire la coordinata punto, il valore di quest'ultima viene visualizzato nell'area di disegno.

  6. Per inserire le coordinate di un punto:
    • senza la linea direttrice, fare clic per inserirla;
    • con la linea direttrice, allontanare il cursore dall'elemento e fare clic per inserire le coordinate del punto;
    • con la linea direttrice e la curvatura, allontanare il cursore dall'elemento e fare clic un volta per posizionare la spalla della linea direttrice. Spostare nuovamente il cursore e fare clic per inserire la coordinata del punto.
  7. Per terminare l'operazione, premere ESC due volte.

Se si seleziona la coordinata di un punto dopo averla inserita, è possibile spostarla mediante i controlli di trascinamento. Se si elimina un elemento che costituisce un riferimento o se ne disattiva la visibilità, la coordinata del punto viene rimossa.

Per modificare l'aspetto della quota altimetrica punto, selezionarla e quindi modificarne le proprietà.
