Etichette di dettaglio

L'etichetta di dettaglio è formata dall'estremità, dal simbolo circolare e dalla linea direttrice del dettaglio. Vedere Parti delle etichette di dettaglio. Utilizzare l'Editor di famiglie per creare una famiglia di estremità di dettaglio che consenta di definire la forma dell'estremità e le relative informazioni. Nel progetto, creare un'etichetta di dettaglio per specificare la famiglia di estremità di dettaglio da utilizzare, nonché il raggio degli angoli del simbolo circolare di dettaglio. Per definire lo spessore di linea, il colore e lo stile del simbolo circolare del dettaglio e della linea direttrice, fare clic sulla scheda Gestiscigruppo Impostazionimenu a discesa Impostazioni aggiuntive, quindi selezionare lo strumento appropriato.

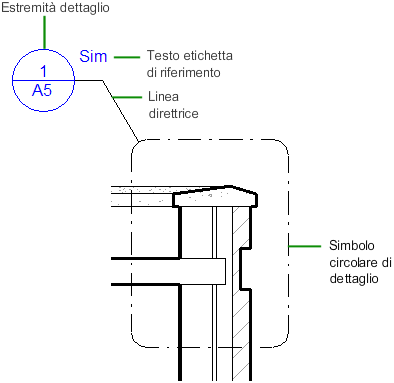

Parti di un'etichetta di dettaglio
