- Fare clic sulla scheda Annota
gruppo Testo
(Testo). Il cursore assume la forma dello strumento Testo
. - Nel gruppo Formato, selezionare un'opzione per Linea direttrice:
- Nessuna direttrice (default)
- Un segmento
- Due segmenti
- Curva. Per modificare la forma della curva, trascinare il controllo a gomito.
Suggerimento: Quando si posiziona una nota di testo con linea direttrice, l'ultimo punto della linea direttrice esegue lo snap su tutti i possibili punti di aggancio alla direttrice da note di testo vicine. Quando si posiziona una nota di testo senza linea direttrice, viene eseguito lo snap alle origini del testo delle note o dei testi etichetta circostanti. L'origine è un punto determinato in base all'allineamento del testo: a sinistra, a destra o al centro. - Selezionare un punto di associazione a sinistra e uno a destra. Nota: I punti di associazione di default sono In alto a sinistra e In basso a destra, ma è possibile modificare tali impostazioni.
- Selezionare un allineamento orizzontale (a sinistra, al centro o a destra).
- Procedere in uno dei seguenti modi:
- Per testo senza ritorni. Fare clic una volta per posizionare la nota. In Revit LT, viene visualizzata una casella di testo in cui digitare la nota.
- Per testo a capo. Fare clic e trascinare per tracciare una casella di testo.
- Per note di testo con linea direttrice curva o ad un segmento. Fare clic una volta per posizionare l'estremità della direttrice, disegnare la direttrice, quindi fare clic sul cursore per creare testo senza ritorno a capo oppure trascinare il cursore per creare testo con ritorni a capo.

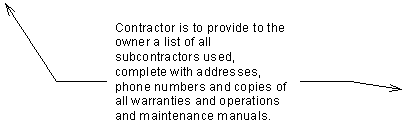

- Per note di testo con linea direttrice a due segmenti. Fare clic una volta per posizionare l'estremità della direttrice, fare di nuovo clic nel punto in cui si desidera posizionare il gomito, quindi completare la direttrice facendo clic sul cursore per creare testo senza ritorno a capo oppure trascinare il cursore per creare testo con ritorni a capo.
- (Facoltativo) Nel gruppo Formato, selezionare gli attributi del testo: Grassetto, Corsivo e Sottolineato (o premere CTRL + B, CTRL + I o CTRL + U).
- (Facoltativo) Per creare un elenco nella nota, fare clic su
(Formato paragrafo), quindi selezionare uno stile di elenco. - Immettere il testo, quindi fare clic in un punto qualsiasi della vista per terminare l'operazione.
I controlli della nota di testo restano attivi per consentire l'eventuale modifica della posizione e della larghezza della nota.
- Premere Esc due volte per uscire dal comando.
