Gli elementi in calcestruzzo vengono automaticamente uniti tra loro senza l'intervento dell'utente. Tali elementi sono rappresentati nel progetto come un'unica massa in tutte le viste, come previsto. Se uniti, è possibile modificarne e spostarne i singoli elementi entro i rispettivi intervalli e limiti standard.
Nota: Se si utilizza lo strumento Disgiungi geometria (vedere Disgiunzione della geometria), l'unione automatica degli elementi viene disattivata. Utilizzare lo strumento Unisci geometria (vedere Unione della geometria) per riattivare l'unione automatica delle geometrie in calcestruzzo.
| Esempi di elementi in calcestruzzo uniti | |||
|---|---|---|---|
| Vista 2D dell'unione di due travi e un pilastro | Sezione trasversale dell'unione di un pilastro e di una trave | ||
 |
 |
||

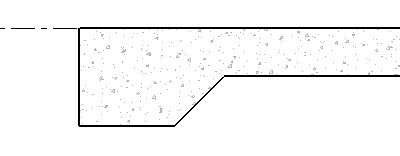

| Sezione trasversale dell'unione di un pavimento strutturale e di un bordo del solaio | |||
 |
|||
- Sezioni rettangolari con rotazioni trasversali di 0, 90, 180 e 270 gradi.
- Sezioni trapezoidali, a T e a L con rotazioni trasversali di 0 gradi.
Le travi di calcestruzzo devono avere le seguenti proprietà per potere essere incluse in queste unioni; in caso contrario, presenteranno comportamenti esistenti e dovranno essere unite manualmente.
- I punti di manipolazione non sono disponibili per i nuovi elementi inseriti.
- Le modifiche ai parametri del tipo non vengono automaticamente riportate nella geometria dei giunti in calcestruzzo.
Di seguito sono elencate altre limitazioni relative alle unioni.
