Famiglie di etichette per telai strutturali

La famiglia di etichette per telai strutturali consente di aggiungere annotazioni alle travi. È possibile regolare le posizioni di default di queste etichette nella finestra di dialogo Parametri e categorie di famiglie. Vedere Parametri e categorie di famiglie.

La categoria Etichetta telaio strutturale contiene due parametri.

Ruota col componente: quando questa opzione è selezionata, l'etichetta ruota insieme alla trave. In caso contrario, l'etichetta viene orientata rispetto al riquadro della vista.

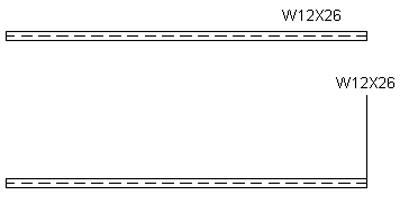

Punto di associazione: definisce la posizione iniziale dell'etichetta lungo una trave (parte iniziale, centrale o finale) ed è il punto a cui le etichette fanno riferimento nel caso in cui la trave venisse allungata o accorciata.

Se è attivato, la linea direttrice dell'etichetta si estende a partire da questo punto.

<Nessuno>: per default posiziona l'etichetta al centro della trave.
